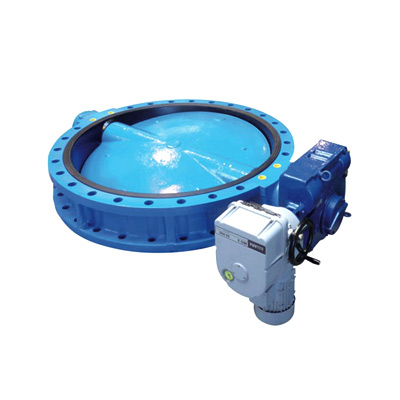

Absperrklappen Serie 900 (DN700÷1600)

Die ideale Absperrklappe für Industrieanlagen, Wasser, Chemikalien, Gase, Öl und Luft. Wir führen diese Absperrarmatur als Doppelflansch-Ausführung.

Nutzen Sie den unteren Reiter „Frage zum Produkt“, um eine Anfrage für Informationen oder eine Bestellung an uns zu senden. Unsere Mitarbeiter werden nachfolgend mit Ihnen gemeinsam die einzelnen Absperrklappen und Varianten besprechen.

Allgemeine Beschreibung zu Absperrklappen Serie 900 (DN700÷1600)

  • Doppelflansch-Ausführung
  • DN 700 ÷ DN 1600
  • Einfache Installation & Wartung
  • Epoxydharzlackierung
  • Dichtung NBR-70 AG für Gas (EPDM, Viton®, Silikon, PU, NR aus Anfrage)
  • Für Standardflansche gemäß UNI PN10-16 sind erhältlich (auf Anfrage auch andere Klassen z.B. PN6)
  • Erhältliche Materialien: Gehäuse GGG40 (EN GJS 400-15) // Scheibe AISI 316, Messing, GGG40-epoxid
  • Auf Anfrage ist die Ausstattung mit Wellenverlängerung, elektrischem oder pneumatischem Antrieb möglich.

Anwendungsbereiche: Industrieanwendungen, Wasseraufbereitung, chemische Industrie, Belüftungsanlagen, Gas- und Ölindustrie

Betriebsdrücke der Absperrklappen: DN700 bis DN1600 bis max. 10 bar

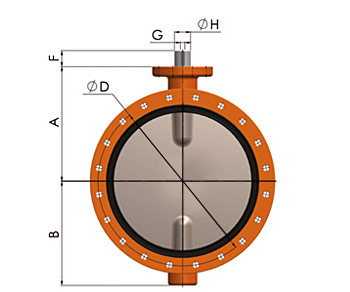

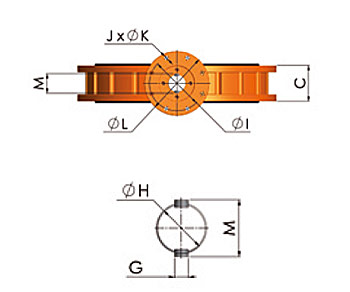

Querschnitt Absperrklappe 900 DN700-1600 Doppelflansch-Ausführung Technischer Querschnitt Absperrklappe 900 DN700-1600



DN mm 700 800 900 1000 1200 1400 1600
Inch 28 32 36 40 48 56 63
Version – Doppelflansch A 629 666 720 800 940 1000 1150
Klappenabmessungen B 522 596 656 720 864 925 1045
C 165 188 203 216 254 279 318
D 840 950 1050 1160 1380 1590 1820
Wellenabmessungen F 95 95 130 130 150 200 200
G 16 16 20 22 28 32 36
H 55 55 75 85 105 120 140
M 63 63 84 95 117 124 156
ISO Kopfflanschabmessungen I 254 254 254 254 298 356 356
J 8 8 8 8 8 8 8
K 18 18 18 18 22 32 32
L 300 300 300 300 350 415 415
ISO Kopfflansch F25 F25 F25 F25 F30 F40 F40
Gewicht 350 580 700 850 1080 1922 2350

Die Maße sind in mm, das Gewicht in kg. Baulänge lt. DIN 3202 K1, ISO 5155, API 609, ISO 5752-20.


Bauteile und Explosionsgrafik der Absperrklappen Serie 900

Pos. Bauteil Materialspezifikation
1 Gehäuse Sphäroguss GGG40 oder Kohlenstoffstahl
mit Epoxidanstrich oder rostfreier Stahl
2 Scheibe siehe untere Tabelle
3 Welle rostfreier Stahl 13% Cr
4 Bolzen rostfreier Stahl 13% Cr
5 Manschette siehe untere Tabelle
6 Wellenlagerung Messing oder Delrin
7 Wellensicherung verzinkter Stahl oder rostfreier Stahl
8 O-Ring Welle NBR
9 O-Ring Bolzen NBR
10 Sicherungsstift verzinkter Stahl oder rostfreier Stahl
11 Unterlegscheibe Bolzen rostfreier Stahl
12 Unterlegscheibe Welle rostfreier Stahl

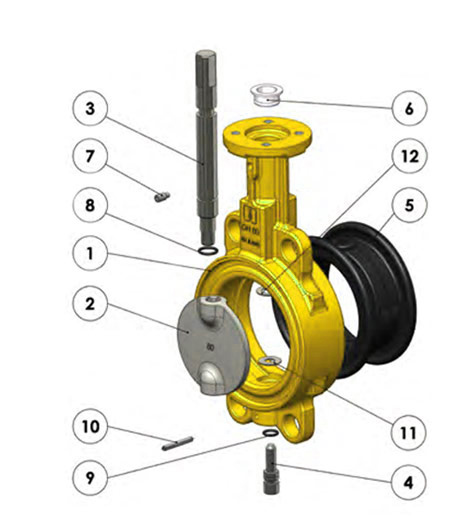

Explosionsgrafik Absperrklappe Serie 900

Pos. Mögliche Manschette Mögliche Scheibe
0 Messing
1 NBR -10°C – 80°C Aluminiumbronze
2 EPDM -25°C – 125°C rostfreier Stahl AISI 304
3 Naturkautschuk (NR) -15°C – 60°C Sphäroguss GGG40
4 VITON® (FPM) -25°C – 150°C rostfreier Stahl AISI 316 (HALAR-Anstrich möglich)
5 Polyurethane (PU) 15°C – 80°C HASTELLOY
6 Silikone (UMQ) -25°C – 150°C URANUS B6
7 Epichloridrine -25°C – 60°C Titanium
8 HYPALON® (CSM) 15°C – 120°C

Zusätzliche Information

Material

beschichteter Stahl, Edelstahl, Karbonstahl

Dichtung

EPDM, NBR, NR, PU, Silikon, VITON® (FKM)

Dichtungstyp

NBR-70 AG für Gas

Nennweite (DN)

1400 mm, 1600 mm, 700 mm, 800 mm, 900 mm, 1000 mm, 1200 mm

Nennweite (inch)

56", 63", 28", 32", 36", 40", 48"
