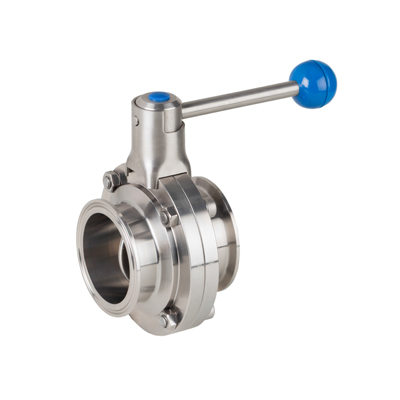

Edelstahl-Absperrklappe 36-2940 mit beiderseits Clamp-Anschluss

Unsere Absperrklappe 36-2940 aus Edelstahl (AISI 316 L) ist ideal für Pharmazie und Lebensmittel geeignet. Sie besitzt Clamp-Anschlüsse an beiden Seiten, einen Zughandhebel und EPDM Dichtung als Sitzring (in den Nennweiten von 1″ bis 4″ erhältlich).

Ihre Auswahl zurücksetzen

Allgemeine Beschreibung zu Absperrklappe mit Clamp-Anschluss

  • Absperrklappe für Pharmazie und Lebensmittel
  • Gehäuse standardmäßig aus Edelstahl (AISI 316 L)
  • Clampanschlüsse in Zoll (BS 4825-3)
  • Zughandhebel mit drei Schaltstellungen
  • Sitzring aus EPDM
  • Serie DN25 ÷ DN100
  • Geringes Gewicht und kompakte Bauweise
  • Einfache Reinigung und Montage
  • Einfach automatisierbar
  • sehr gutes Preis-Leistungs-Verhältnis
  • Spiegelpoliert (Ra ≤ 0,8 μm)
  • Niedriges Drehmoment
  • Max. Betriebsdruck 10 bar
  • Max. Betriebstemperatur 120 ºC

Verfügbare Ersatzteile: EPDM Dichtung für Sitzring


Materialauflistung und Abmessungen für die Absperrklappe 36-2940

Beschreibung Material Oberfläche
1. Gehäuse / Body Edelstahl AISI 316L / SS 316L mechanisch poliert / mech. polish
2. Sitzring / Seat EPDM – – –
3. Klappenscheibe / Disc Edelstahl AISI 316L / SS 316L mechanisch poliert / mech. polish
4. Handhebel / Handle Edelstahl AISI 304 / SS 304 – – –
5. Kappe / Cap Kunststoff / Plastic – – –
6. Schraube / Bolt Edelstahl AISI 304 / SS 304 – – –
7. Mutter / Nut Edelstahl AISI 304 / SS 304 – – –

36-2904 Clamp Absperrklappe technische Zeichnung für Abmessungen

Zusätzliche Information

Gehäuse & Scheibe

AISI 316L, SS 316L

Nennweite (inch)

1", 1 1/2", 2", 2 1/2", 3", 4"

Nennweite (DN)

25 mm, 40 mm, 50 mm, 65 mm, 80 mm, 100 mm

Dichtung

EPDM

Oberflächenbehandlung

mechanisch poliert
