Absperrklappe Serie CH

Ihre Auswahl zurücksetzen

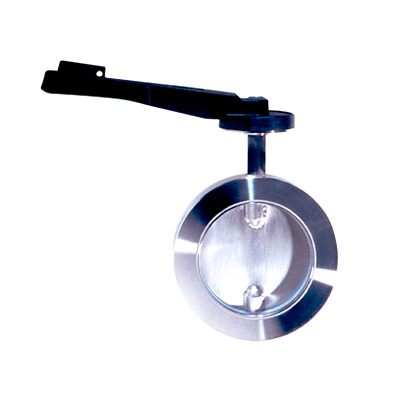

Die Zwischenflansch-Absperrklappen Serie CH aus Edelstahl

  • Zwischenflansch-Ausführung (Wafer)
  • Geringe Druckverluste
  • Einfache Installation
  • Erhältliche Materialien: AISI 316L
  • Sitzring aus durchsichtigem Silikon, EPDM ,PTFE mit Silikon- oder EPDM Kern
  • Serie DN100 ÷ DN500
  • Geeignet für Flansche UNI PN10
  • Fertigung von Werkzeugmaschinen
  • Hebel mit 5 Positionen, aus isolierendem und korrosionsbeständigem, Kompositmaterial
  • sehr gutes Preis-Leistungs-Verhältnis
  • Anwendungsbereiche: Pharmaindustrie, Lebensmittelindustrie, Weinindustrie, etc.

Hinweis: Die Komponenten und die Dichtungen der Silikon- und EPDM-Ventile sind nicht mit denen der PTFE-Ventile austauschbar.

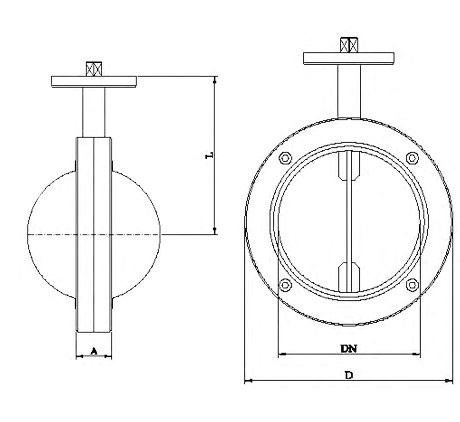

Technische Zeichnung und Maße der Absperrklappe CH

DN D
mm inch A L PN10
100 4″ 36 131 164
150 6″ 40 177 220
200 8″ 40 202 275
250 10″ 44 227 330
300 12″ 46 254 380
350 14″ 46 291 440
400 16″ 50 316 490
500 20″ 64 370 595

Technische Zeichnung und Querschnitt der Absperrklappe CH

Torsionsmoment – Torque (Nm)
DN 100 150 200 250 300 350 400 500
TORQUE (Nm) Silikondichtung 20 31 80 110 130 160 185 200
TORQUE PTFE Dichtung (Nm) 40 40 75 65 150 175 190

Zusätzliche Information

Nennweite (DN)

100 mm, 125 mm, 150 mm, 200 mm, 250 mm, 300 mm, 350 mm, 400 mm, 500 mm

Nennweite (inch)

4", 6", 8", 10", 12", 14", 16", 18", 20"

Hersteller

MEI Valvole Industriali

Dichtung

EPDM, PTFE, Silikon
