Absperrklappe Serie BR – BRT

Edelstahl-Dosierklappe (mehrflügelig) DN 100 – DN 400 als Clamp- oder Schweißausführung. Zur kontrollierten Beschickung von Verarbeitungsprozessen mit Pulver, Pasten oder Flüssigkeit an Rührwerke, Mischer oder Waagen.

Nutzen Sie den unteren Reiter „Frage zum Produkt“, um eine Anfrage für Informationen oder eine Bestellung an uns zu senden. Unsere Mitarbeiter werden nachfolgend mit Ihnen gemeinsam die einzelnen Absperrklappen und Dosierklappen-Typen besprechen.

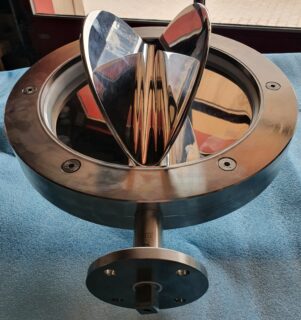

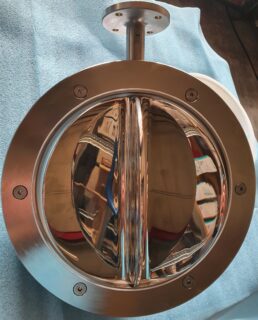

Qualitative Edelstahl-Dosierklappe der Serie BR – BRT

  • Sitzung aus lebensmittelechtem Silikon, EPDM oder PTFE mit Silikon- oder EPDM- Kern
  • Halbflansch und Scheibe aus AISI 316L
  • Einfache Installation
  • Einfache Reinigung, insbesondere bei den Modellen SR, CR und DR
  • Standard-Serie DN100 – DN400
  • Standardfertigung: innen auf Hochglanz poliert, außen geschliffen
  • andere Fertigungen: nach Wunsch
  • breite Zubehörpalette (siehe Zubehör für Industriearmaturen)
  • Alle Ventile können mit Pneumatik-Antrieb, Endschalter und Magnetventil ausgestattet werden

Anwendungsbereiche der Dosierklappe: Pharmaindustrie, Lebensmittelindustrie, Kosmetikindustrie oder das Abfangen von Pulvern, Flüssigkieten und Pasten

Weitere Formen: auch erhältlich mit Silikonscheibe – Absperrklappen BRT


Dosierklappe aus Edelstahl – Serie BR & BRT – Torsionsmoment / Torque (Nm)
DN 100 150 200 250 300 350 400
TORQUE Silikondichtung Nm 20 45 50 100 160 185 200
TORQUE PTFE Dichtung Nm 40 50 95 120 175 200 220
BOHRUNG DER HALTERUNG FÜR DEN ANTRIEB
DN 100 150 200 250 300 350 400
ISO 5211 standard F05 F05 F05 F05 F07 F10 F10
Beschreibung Material Nr
1. Oberer Flansch EN 1.4404/ 316L 1
2. Unterer Flansch EN 1.4404/ 316L 1
3. Klappe EN 1.4404/ 316L 1

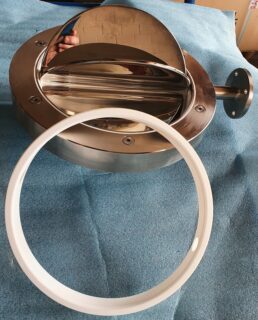

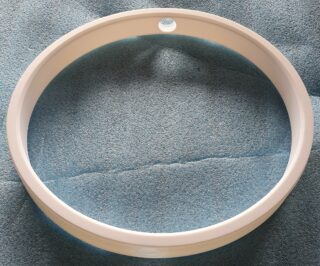

4. Dichtung Silikon FDA 177.2600 PTFE 1
5. Halterung EN 1.4403/ 304 1
6. Buchsen PTFE 3

Abmessung und Varianten der Absperrklappe Serie BR

Absperrarmaturen Querschnitt Serie BR

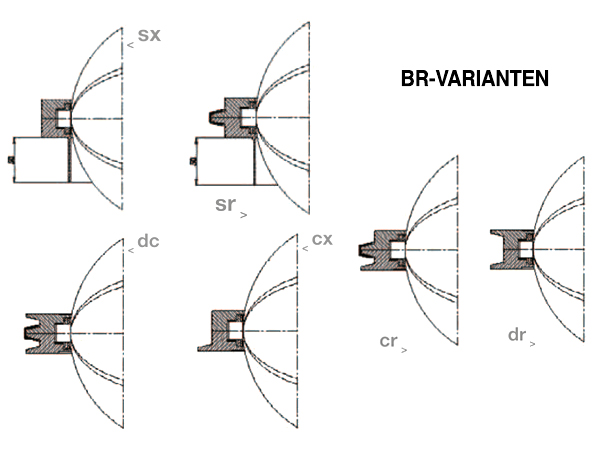

Varianten der Absperrklappe BR

DN
mm inch D1 D2 F L A B
100 4″ 150 180 36 131 11×11 16
150 6″ 200 230 40 177 11×11 16
200 8″ 250 280 40 202 11×11 16
250 10″ 300 330 44 227 14×14 16
300 12″ 350 380 46 254 17×17 19
350 14″ 400 430 46 291 22×22 24
400 16″ 450 500 50 316 22×22 24

Technische Daten und Varianten der Absperrklappe Serie BRT

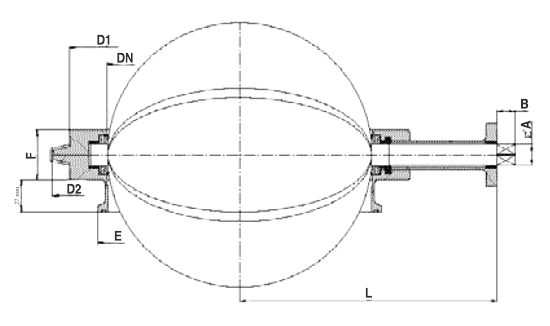

Technische Zeichnung der Dosierklappe BRT

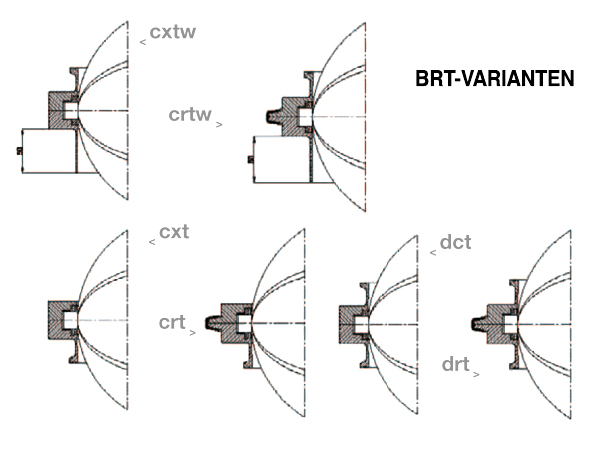

Varianten der Dosierklappe BRT

DN
mm inch D1 D2 E F L A B
100 4″ 150 180 119 36 131 11×11 16
150 6″ 200 230 167 40 177 11×11 16
200 8″ 250 280 217.7 40 202 11×11 16
250 10″ 300 330 268.5 44 227 14×14 16
300 12″ 350 380 319.3 46 254 17×17 19
350 14″ 400 430 – – – 46 291 19×19 24
400 16″ 450 500 – – – 50 316 19×19 24

Zusätzliche Information

Dichtung

EPDM, PTFE, Silikon

Material

Edelstahl

Nennweite (DN)

100 mm, 125 mm, 150 mm, 200 mm, 250 mm, 300 mm, 350 mm, 400 mm

Nennweite (inch)

4", 6", 8", 10", 12", 14", 16"
