Absperrklappe Serie BV – BVT

Edelstahl-Absperrklappe (frühere Bezeichnung PHL-Klappe) DN 100 – DN 400 als Clamp- oder Schweißausführung. Zum Absperren und Regeln von Pulvern, Granulaten und Flüssigkeiten in Pharmazie, Kosmetik und Lebensmittelherstellung.

Nutzen Sie den unteren Reiter „Frage zum Produkt“, um eine Anfrage für Informationen oder eine Bestellung an uns zu senden. Unsere Mitarbeiter werden nachfolgend mit Ihnen gemeinsam die einzelnen PHL-Klappen und Varianten besprechen.

Allgemeine Beschreibung zu Absperrklappe Serie BV – BVT

  • Sitzring aus lebensmittelechtem Silikon, EPDM oder PTFE mit Silikon- oder EPDM- Kern
  • Halbflansch und Scheibe aus AISI 316L
  • Einfache Installation
  • Einfache Reinigung, insbesondere bei den Modellen SR, CR und DR
  • Standard-Serie DN100 – DN400
  • Standardfertigung: innen auf Hochglanz poliert, außen geschliffen
  • andere Fertigungen: nach Wunsch
  • breite Zubehörpalette (siehe Zubehör für Industriearmaturen)
  • Alle Ventile können mit Pneumatik-Antrieb, Endschalter und Magnetventil ausgestattet

Anwendungsbereiche der Absperrklappe: Pharmaindustrie, Lebensmittelindustrie, Kosmetikindustrie oder das Abfangen von Pulvern, Flüssigkieten und Pasten

Weitere Formen: auch erhältlich mit Silikonscheibe – Absperrklappen BVT


Materialliste und Torsionsmoment zur Edelstahl-Absperrklappe (ehemals PHL-Klappe)

Torsionsmoment – Torque (Nm)
DN 100 150 200 250 300 350 400
TORQUE Silikondichtung Nm 20 31 80 110 130 160 185
TORQUE PTFE Dichtung Nm 40 40 75 65 150 175 190
BOHRUNG DER HALTERUNG FÜR DEN ANTRIEB
DN 100 150 200 250 300 350 400
ISO 5211 standard F05 F05 F05 F05 F07 F10 F10



Beschreibung Material Nr
1. Oberer Flansch EN 1.4404/ 316L 1
2. Unterer Flansch EN 1.4404/ 316L 1
3. Klappe EN 1.4404/ 316L 1
4. Dichtung Silikon FDA 177.2600 PTFE 1
5. Halterung EN 1.4403/ 304 1
6. Buchsen PTFE 3

Abmessungen, technische Zeichnung und Varianten der Serie BV

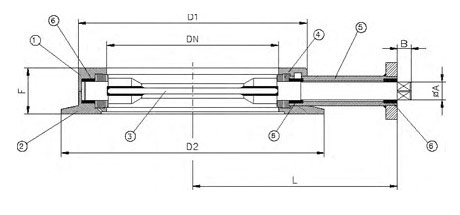

PHL-Klappe Querschnitt BV

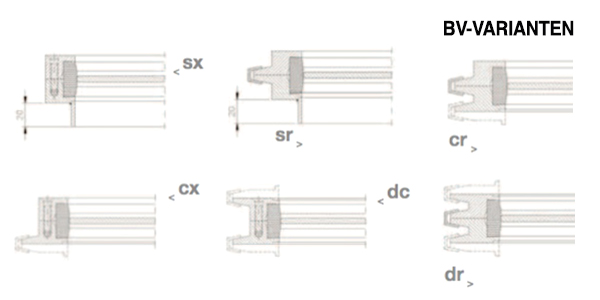

Variationen der PHL-Klappe Serie BV

DN
mm inch D1 D2 F L A B
100 4″ 150 180 36 131 11×11 16
150 6″ 200 230 40 177 11×11 16
200 8″ 250 280 40 202 11×11 16
250 10″ 300 330 44 227 14×14 16
300 12″ 350 380 46 254 17×17 19
350 14″ 400 430 46 291 22×22 24
400 16″ 450 500 50 316 22×22 24

Abmessungen, technische Zeichnung und Varianten der Serie BVT

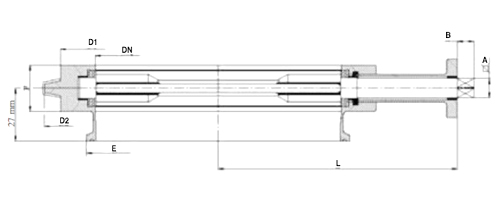

Ansicht Querschnitt BVT

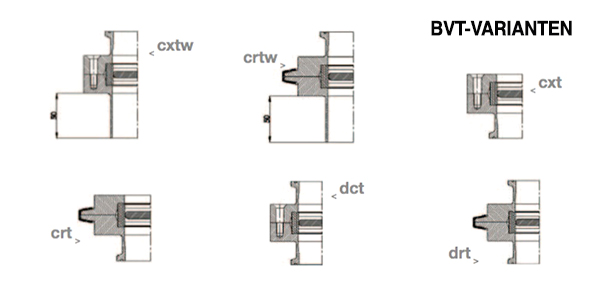

Varianten der Absperrklappe Serie BVT

DN
mm inch D1 D2 E F L A B
100 4″ 150 180 119 36 131 11×11 16
150 6″ 200 230 167 40 177 11×11 16
200 8″ 250 280 217.7 40 202 11×11 16
250 10″ 300 330 268.5 44 227 14×14 16
300 12″ 350 380 319.3 46 254 17×17 19
350 14″ 400 430 – – – 46 291 19×19 24
400 16″ 450 500 – – – 50 316 19×19 24

Zusätzliche Information

Material

Edelstahl

Dichtung

EPDM, PTFE, Silikon

Nennweite (DN)

100 mm, 150 mm, 200 mm, 250 mm, 300 mm, 350 mm, 400 mm

Nennweite (inch)

4", 6", 8", 10", 12", 14", 16"
