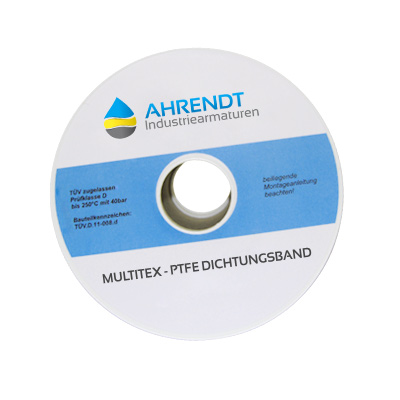

MultiTex PTFE Dichtungsband

Dank MultiTex Dichtungsband sind nun komplexe Dichtungen viel einfacher herstellbar.

Ihre Auswahl zurücksetzen
Das Feld darf nicht leer sein

Ahrendt Dichtungstechnik: MultiTex Dichtungsband

Die multidirektionale ePTFE Dichtung für die Industrie

Dieses Dichtungsband ist die technologisch hochwertigste Entwicklung im Bereich der expandierten PTFE Dichtungsbänder. Durch seine speziellen Eigenschaften und die multidirektional orientierte Faserstruktur verfügt MultiTex Tape über eine hohe Quer- und Längsfestigkeit. Daraus resultiert ein extrem niedriger Kaltfluss und eine sehr hohe Druckstandfestigkeit.

  • Werkstoff: 100% reines, virginales Teflon® PTFE in multidirektional orientierter Faserstruktur
  • Chemische Beständigkeit: pH 0 – 14, beständig gegen alle Medien, mit Ausnahme von gelösten und geschmolzenen Alkalimetallen sowie elementarem Fluor bei hohen Temperaturen und Drücken
  • Temperaturbeständigkeit: Beständigkeit des PTFE von -240°C bis +270°C, kurzzeitig bis +315°C
    Einsatzempfehlung von -240°C bis +225°C, volles Vakuum bis 40 bar
  • Alterungsbeständigkeit: im zugelassenen Einsatzbereich findet keine Alterung statt

Nennweiten – Empfehlung für MultiTex Dichtungsband

Bei emaillierten Flanschen sollte die Dichtungsbreite zur optimalen Ausblassicherheit 3mm größer als die Dichtfläche sein. Für Stahlflansche wird eine Dichtungsbreite von ca. 1/3 bis 1/2 der Dichtflächenbreite empfohlen. Ausschlaggebend für die richtige Auswahl der Dimensionen sind jedoch in jedem Fall die Einbaubedingungen der Dichtverbindung.

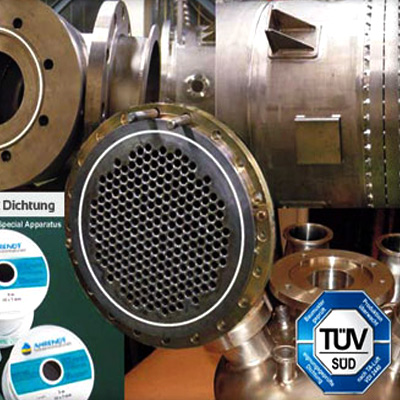

Anwendungsbereiche für MultiTex

  • Alle Flansche im Krafthauptschluß
  • Rohrbündel- & Blockwärmtauscher
  • Apparateflansche
  • Große Druckbehälter und Rohre
  • Emaillierte Kolonnen- und Rührbehälterflansche
  • Flansche mit großem Durchmesser oder Unebenheiten
  • Spannungsempfindliche Materialien z. B. Glas oder Keramik

Zertifizierungen: TÜV Zertifikat Nr. 08 08 9020 001; TA-Luft / Ausblassicherheit nach VDI 2200


MultiTex Dichtungsband – Abmessungen, Dichtungskennwerte, Diagramm für Restdicke

Breite Dicke / Rollenlänge (m)
2 mm 3 mm 6 mm 9 mm
10 10 / 25 / 50 10 / 15 / 25 10 / 15 / 25
15 10 / 25 / 50 10 / 15 / 25 10 / 15 / 25 10 / 15 / 25
20 10 / 25 / 50 10 / 15 / 25 10 / 15 / 25 10 / 15 / 25
25 10 / 15 / 25 10 / 15 / 25 10 / 15 / 25 10 / 15 / 25
30 10 / 15 / 25 10 / 15 / 25 10 / 15 / 25 10 / 15 / 25
35 5 / 10 / 15 / 25 5 / 10 / 15 / 25 5 / 10 / 15 / 25 5 / 10 / 15 / 25
40 5 / 10 / 15 5 / 10 / 15 5 / 10 / 15 5 / 10 / 15
45 5 / 10 / 15 5 / 10 / 15 5 / 10 / 15 5 / 10 / 15
50 5 / 10 / 15 5 / 10 / 15 5 / 10 / 15
55 5 / 10 / 15 5 / 10 / 15 5 / 10 / 15
60 5 / 10 / 15 5 / 10 / 15 5 / 10 / 15
65 5 / 10 5 / 10 5 / 10

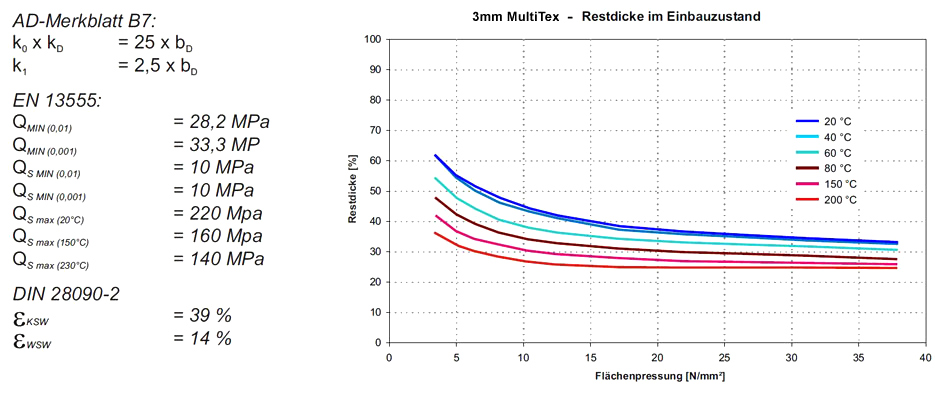

MultiTex Dichtungsband - Dichtungstabellen


Vorteile von MultiTex Dichtungsband

  • Komplexe Dichtungen einfach herstellbar
  • Hohe Betriebssicherheit
  • Dichtigkeit und Ausblassicherheit geprüft
  • Maximale chemische Beständigkeit
  • Verringerung der Stillstandszeiten
  • Reduzierung der Gesamtkosten
  • Hohes Rückstellvermögen
  • Optimale Anpassungsfähigkeit
  • Hohe Druckstandfestigkeit
  • Dimensionsstabil
  • Großer Temperatur-Einsatzbereich

Allgemeine Hinweise

Alle technischen Informationen und Beratungen beruhen auf unseren bisherigen Erfahrungen und sind nach bestem Wissen erteilt, begründen jedoch keine Haftung unsererseits. Angaben und Werte bedürfen stets der Überprüfung durch den Kunden, da nur derjenige die Wirksamkeit eines Produktes tatsächlich beurteilen kann, der alle Einsatzbedingungen vor Ort selbst überprüfen kann.

Montagehinweise

Bitte beachten Sie stets unsere Montageanleitung. Falls nicht vorhanden, erhalten Sie ein kostenloses Exemplar auf Anfrage. Bei weiteren Fragen wenden Sie sich an den technischen Service von Ahrendt Industriearmaturen.

Physiologische Unbedenklichkeit

PTFE ist physiologisch unbedenklich im Dauertemperatureinsatz bis +260°C, Anforderungen nach FDA 21 CFR 177.1550 (PTFE) und FDA 21 CFR 175.105 (Kleber) werden erfüllt.

Zusätzliche Information

Hersteller

Ahrendt Originals

Material

ePTFE

Rollenbreite

10 mm, 15 mm, 20 mm, 25 mm, 30 mm, 35 mm, 40 mm, 45 mm, 50 mm, 55 mm, 60 mm, 65 mm

Rollendicke

2 mm, 3 mm, 6 mm, 9 mm
