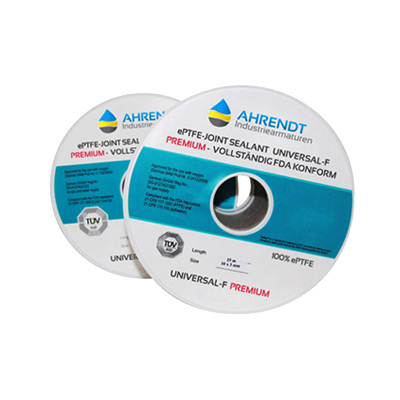

Ahrendt Universal-F Flachdichtung Premium mit FDA Zulassung

Die selbstklebende Flachdichtung Universal-F Premium aus der Serie Ahrendt Originals ist aus reinem, virginalem Teflon® PTFE in expandierter, mikroporöser Faserstruktur und zählt zu den meisst verwendenten Flachdichtungen unserer eigenen Produktreihe.

Ihre Auswahl zurücksetzen
Das Feld darf nicht leer sein

Ahrendt Dichtungstechnik: Universal-F Premium Flachdichtung

Das PTFE Material ist physiologisch unbedenklich, im Dauereinsatz bis +200°C und wird jährlich nach DVGW VP 403 geprüft, sowie freiwillig geprüft und jährlich überwacht vom TÜV Süd. Das vollständig FDA konforme Material der Flachdichtung bietet erhöhten Schutz vor Produktverunreinigung.

  • Werkstoff: reines, virginales PTFE in expandierter, mikroporöser Faserstruktur
  • Klebesystem: direkt aufgetragener silikonfreier Schmelzklebstoff
  • Chemische Beständigkeit: pH 0 – 14, beständig gegen fast alle Medien
  • Temperaturbeständigkeit: Beständigkeit des PTFE von -240°C bis +270°C, kurzzeitig bis +315°C
  • Alterungsbeständigkeit: im zugelassenen Einsatzbereich findet keine Alterung statt
  • Flansche: alle Flanschtypen im Krafthauptschluss
  • Für Material: GFK, Glas, Keramik, Graphit, Aluminium, Stahl, gummierte Materialien, etc…

Lieferlängen und -hinweise

Die Ahrendt Universal-F Premium Dichtungen werden auf Rollen in den Standardlängen 10m, 25m und 50m geliefert. Nach Rücksprache erhalten Sie auch andere Längen und Querschnitte.

Dichtungswahl – Nennweiten Empfehlung

Die korrekte Wahl der Dichtung richtet sich nach Breite und Beschaffenheit der Dichtfläche, nach Auslegung der Flansche und Schrauben sowie nach den vorliegenden Betriebsbedingungen. Als Faustregel gilt: Die Dichtungsbreite sollte in etwa 1/4 bis 1/3 der Dichtflächenbreite betragen.

Anwendungsbereiche der Flachdichtungen

Rohrleitungen, Bauteil- und Maschinengehäuse, Pumpen, Apparate, Anwendungen mit FDA Anforderungen, Lüftungs- und Klimaanlagen

Druckbeständigkeit

Die Beständigkeit ist ausschließlich von den Einbau- & Betriebsparametern abhängig. Beachten Sie unsere beiliegende Montageanleitung.

Zertifikate und Zulassungen

Flachdichtung TÜV zertifiziert, DVGW Zertifikat, BAM zertifiziert


Universal-F Premium Flachdichtung – Dichtungsbreite und Dickenänderung

Flachdichtung - Dichtungstabellen

Effek. Dichtungsbreiten bei 20 °C in Abhängigkeit der Linienkraft // Dickenänderung bei 20 °C in Anhängigkeit der Flächenpressung


Unsere Artikelbezeichnung Abmessungen: Breite b x Höhe h [mm]
280315 3 x 1,5
280520 5 x 2
280725 7 x 2,5
281030 10 x 3
281240 12 x 4
281450 14 x 5
281760 17 x 6
282070 20 x 7
282505 25 x 5
282508 25 x 8
282850 28 x 5
284050 40 x 5

Allgemeine Hinweise zur FDA komformen Flachdichtung

Alle technischen Informationen und Beratungenberuhen auf unseren bisherigen Erfahrungen und sind nach bestem Wissen erteilt, begründen jedoch keine Haftung unsererseits. Angaben und Werte bedürfen stets der Überprüfung durch den Kunden, da nur derjenige die Wirksamkeit eines Produktes tatsächlich beurteilen kann, der alle Einsatzbedingungen vor Ort selbst überprüfen kann.

Montagehinweise

Bitte beachten Sie stets unsere Montageanleitung. Falls nicht vorhanden, erhalten Sie ein kostenloses Exemplar auf Anfrage. Bei weiteren Fragen wenden Sie sich an unseren technischen Service. Als Montagehilfe befindet sich auf der Flachdichtung eine Klebeleiste aus Schmelzklebstoff. Dieser wird direkt auf das PTFE aufgetragen und durch Abdeckpapier geschützt. Bei Montage in TA-Luft-Anwendungen unbedingt mindestens erforderliche Linienkraft LAmin = 620 N/mm beachten!

Physiologische Unbedenklichkeit

PTFE ist physiologisch unbedenklich, im Dauereinsatz bis +200°C. Anforderungen nach FDA 21 CFR 177.1550 (PTFE) und FDA 21 CFR 175.105 (Kleber) werden erfüllt.

Dichtungskennwerte

K x K = 20 x bD K = 1,6 x bD m = 1,5; Y= 2500 psi
Kennwerte nach DIN 28090 und EN 13555 sind auf Anfrage erhältlich.

Prüfungen und Zulassungen unserer Dichtungen

  • BAM Prüf-Nr. II 2412/2008
  • DVGW Reg.-Nr.: DG-5127AQ1282
  • TÜV Zertifikat Nr. 08 08 9020 001
  • Dichtungskennwerte nach DIN EN 13555

Zusätzliche Information

Hersteller

Ahrendt Originals

Material

ePTFE

Breite x Dicke

3 x 1,5 mm, 5 x 2 mm, 7 x 2,5 mm, 10 x 3 mm, 12 x 4 mm, 14 x 5 mm, 17 x 6 mm, 20 x 7 mm, 25 x 5 mm, 25 x 8 mm, 28 x 5 mm, 40 x 5 mm

Dichtungsart

Dichtungsband

Zertifikate

BAM Prüf-Nr. II 2412/2008, DVGW Reg.-Nr.: DG-5127AQ1282, TÜV Zertifikat Nr. 08 08 9020 001, Dichtungskennwerte nach DIN EN 13555
