Ahrendt Kugelhähne mit DVGW-Gas-Zulassung

Dieser Kugelhahn ist von 1/4″ bis 3″ bei uns bestellbar, jedoch sind nur die Größen von 3/4″ bis 2″ mit DVGW-Gas und TA Luft Zulassung (nur PTFE) lieferbar. Allgemeine Anwendungen für den Kugelhahn wären unter anderem für chemische Produkte, für hydraulische und pneumatische Anlagen, für Gas, Wasser, Vakuum. Für Dampf beschränkt auf mäßige Betriebsbedingungen und bei besonderen Dichten. Für Spezialanwendungen sind die Kompatibilität mit den Prozesseigenschaften sowie die Korrosionsbeständigkeit auch anhand der entsprechenden Tabelle zu prüfen. Zudem können Sie den Kugelhahn auch in verschiedenen Sonderausführungen bei uns bestellen.

Nutzen Sie den unteren Reiter „Frage zum Produkt“, um eine Anfrage für Informationen oder eine Bestellung an uns zu senden. Unsere Mitarbeiter werden nachfolgend mit Ihnen gemeinsam die einzelnen DVGW Kugelhahn-Typen besprechen.

Technische Merkmale der Kugelhähne (Standard)

  • Temperaturbeständigkeit: von -20°C bis +150°C
  • Bauform: AISI 316 Edelstahl
  • Druckbereich: von 10 bar bis 40 bar
  • Mit Ausblasesicherheitsspindel
  • Obere Dichtung: Dreifache Schaltwellenabdichtung mit Labyrintheffekt und automatische Regelung des Dichtsystems mit Tellerfedern
  • Produkte von 2 1/2″ bis 3″ sind mit Sperrvorrichtung und Sockel ISO 5211
  • Angegebenes Vakuum: (800 mbar)
  • Betätigungselemente: Stahlhandhebel, Alu-Flügelgriff, Alu-Handhebel (Farben: schwarz und gelb möglich)
  • 2601 mit gelbem Hebel ist DVGW-Gas zugelassen, Zulassungsnummer befindet sich auf dem Hebel

Gewindeanschlüsse: F/F UNI-ISO 7/1Rp (UNI EN 10226), DIN 2999 zylinderförmig, M/F bis 2” (Außengewinde UNI-ISO 7/1 R), (UNI EN 10226), Innengewinde zylinderförmig

Zertifizierungen (bis 2″): DVGW-Gas Zulassung, TÜV Süd Zertifikat, ATEX CE (Ex II2 GD) Zulassung
DVGW Kugelhahn nur mit gelbem Hebel zugelassen, 2611 mit Knebelgriff ist nicht mit DVGW Zulassung möglich.

Kugelhahn mit DVGW GAS Zulassung, TÜV geprüft, ATEX CE mit 2 Zoll

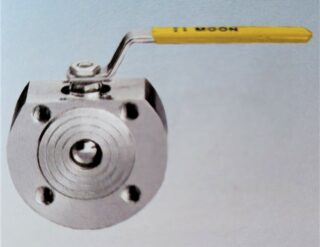

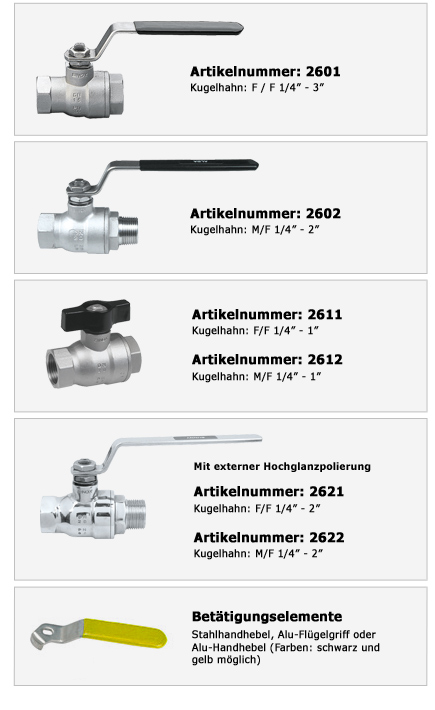

Mögliche Ausführungen der bestellbaren Kugelhähne

Edelstahl Kugelhahn mit DVGW Gas Zulassung


Erhältliche Sonderausführungen der Muffenkugelhähne

  • PTFE + 15% Glasfaser: -20°C + 175°C
  • PTFE + Carbografit: -20°C + 180°C, (optimal von 60°C bis 180°C)
  • Innengewindeanschlüsse: NPT ANSI B1.20.1
  • Wuchtbohrung: Mit Wuchtbohrung an der Kugel
  • Fettfreie Kugelhähne: Sauerstoffventile max. 20 bar
  • Spindelverlängerung: 50 mm bis 2”

Nutzen Sie für spezielle Sonderausführungen der Kugelhähne den oderen Reiter „Frage zum Produkt“ für Ihre Anfragen und Wünsche.

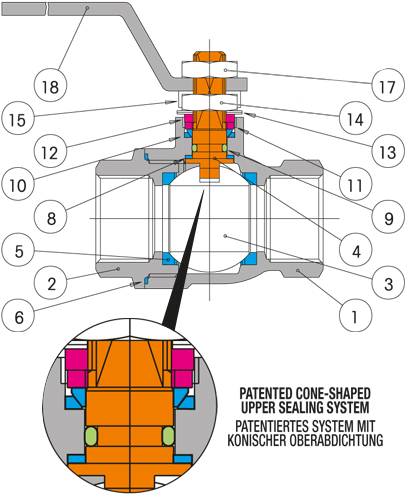

Komponentenliste zum DVGW-Gas Muffenkugelhahn

Komponenten DVGW Kugelhahn Edelstahl Bauteile
Liste der Bauteile: Beschreibung / Werkstoffe / Behandlungen / Anzahl
1. Gehäuse AISI 316 (1.4401) 1x
2. Muffe Innengewinde AISI 316 (1.4401) 1x
3. Kugel AISI 316 (1.4401) 1x
4. Spindel AISI 316 (1.4401) 1x
5. Sitzring PTFE 2x
6. Sitzdichtung PTFE 1x
8. Obere Abdichtung PTFE 2x
9. O-Ring Spindel VITON ® 1x
10. Obere Doppelabdichtung PTFE 1x
11. Scheibe Stopfbuchse AISI 304 (1.4301) 1x
12. Anschlagbolzen AISI 304 (1.4301) 1x
13. Tellerfedern AISI 301 (1.4310) 2x
14. Gegenmutter AISI 304 (1.4301) 1x
15. Mutter-Halteplatte AISI 304 (1.4301) 1x
17. Mutter-Hebelsperre AISI 304 (1.4301) 1x
18. Betätigungshebel AISI 304 (1.4301) 1x

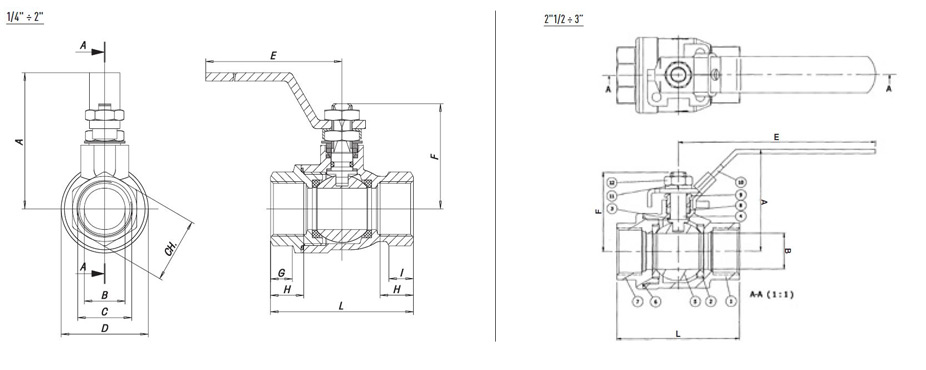

Abmessung und Querschnitt der DVGW-Gas Kugelhähne

Abmessungen der DVGW Gas Kugelhähne ALBA

Abmessungen der DVGW-Gas Kugelhähne
Durchmesser (Zoll) 1/4″ 3/8″ 1/2″ 3/4″ 1″ 1 1/4″ 1 1/2″ 2″ 2 1/2″ 3″
A (in mm) 52 52 55 66 70 85 91 105 133 143
B (in mm) 8 10 15 20 25 32 40 50 65 76
D (in mm) 29 29 34 42,5 50,5 63 75,5 91
E (in mm) 110 110 110 140 140 180 180 230 247 247
F (in mm) 37 37 42 52 56 68 74 87 101 110
G (in mm) 8,5 8,5 10 11,5 14 15,5 18,5 22,5
H (in mm) 11,4 11,4 15 16,3 19,1 21,4 21,4 25,7
I (in mm) 8 8 9,5 11,5 13,5 16 16 23,5
L (in mm) 55 55 65 70 85 95 105 125 167 192
HEX. KEY 21,5 21,5 26,5 31,5 40,5
OCT. KEY 49,5 54,5 69,5
Gewicht g. MF (in g) 230 230 315 535 805 1320 1875 3130
Gewicht g. FF (in g) 220 205 275 465 710 1180 1740 2930
Kv 11 11 20 60 100 130 170 280 510 770
