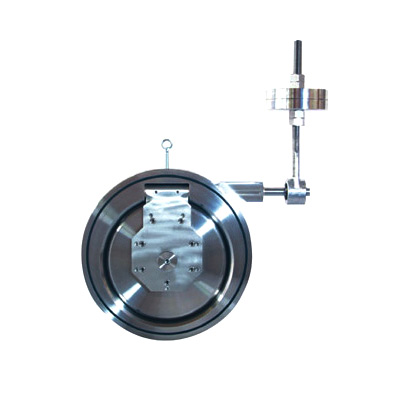

Rückschlagklappe Serie CC

Zwischenflansch – Rückschlagklappe mit Hebel und Gewicht, zur Reduzierung des erforderlichen Öffnungsdruckes. Wird in Bereiche angewand wie z.B. in der Schiffahrt, chemische Industrie, Wasseranlagen oder auch Erdölindustrie.

Ihre Auswahl zurücksetzen

Informationen zur Rückschlagklappe mit Gegengewicht aus der Serie CC

  • Zwischenflansch-Ausführung
  • selbstzentrierende Rückschlagklappe
  • geringes Gewicht, kurze Baulänge
  • Geringe Druckverluste
  • Einfache Installation und Wartung
  • Erhältliche Materialien: Karbonstahl, Inox-Stahl AISI 316
  • Metall- oder Weichdichtung
  • Serie DN300 ÷ DN800
  • Geeignet für Flansche UNI PN6, 10, 16, 25 und ANSI 150 RF

Anwendungsbereiche:

  • Schifffahrtindustrie
  • Erdölindustrie
  • Chemische Industrie
  • Wasseraufbereitungsanlagen

Betriebsdrücke:

  • PN6 – 6 Kg/cm² – 85 Psi
  • PN10 – 10 Kg/cm² – 142 Psi
  • PN16 – 16 Kg/cm² – 227 Psi
  • PN25 – 25 Kg/cm² – 355 Psi
  • ANSI150 – 20 Kg/cm² – 284 Psi

Abmessungen und technische Zeichung der Rückschlagklappe CC

Klappenöffnungsdruck (mbar): Die Haupteigenschaft dieses Ventils liegt in der Möglichkeit der Regulierung des Öffnungsdruckes, der in Abhängigkeit der Betiebsbedingungen eingestellt werden kann.

DN Abmessungen der Rückschlagklappe mit Gegengewicht
mm inch A B C E D
PN6
D
PN10
D
PN16
D
PN25
D
ANSI150
300 12″ 48 390 240 510 375 380 387 403 410
350 14″ 53 410 270 590 425 440 448 460 448
400 16″ 58 460 310 615 475 490 495 514 514
450 18″ 67 500 360 700 530 540 557 567 548
500 20″ 72 530 405 800 580 595 617 624 605
600 24″ 82 605 486 1050 680 695 734 731 715
700 28″ 90 630 580 1155 785 810 805 833 830*
800 32″ 98 700 670 1210 890 917 911 942 937*
*Geeignet für Flansche mss SP-44 150 lbs

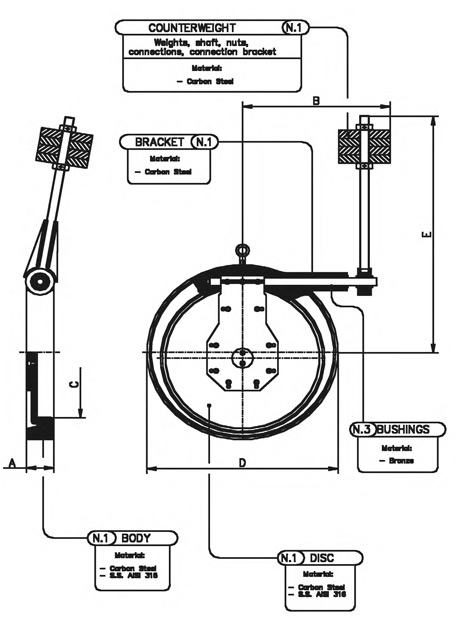

Querschnitt Rückschlagklappe Serie CC

Zusätzliche Information

Nennweite (DN)

300 mm, 350 mm, 400 mm, 450 mm, 500 mm, 600 mm, 700 mm, 800 mm

Nennweite (inch)

12", 14", 16", 18", 20", 24", 28", 32"

Dichtung - Material

Metallisch dichtend, EPDM, NBR, PTFE, VITON (FKM)

Gehäuse - Material

Karbonstahl, rostfreier Stahl AISI 316
