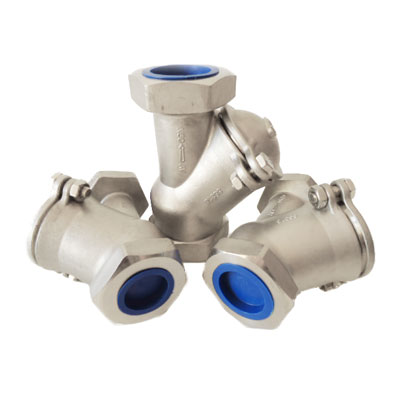

Kugel-Rückschlagventil Serie KVR (Muffenanschluss)

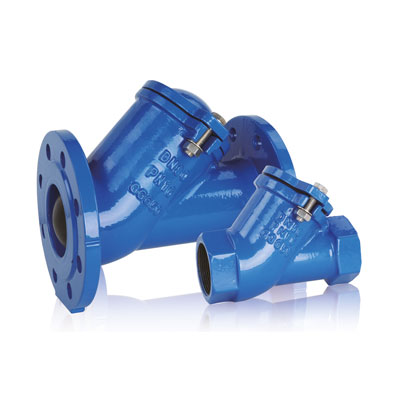

Der Kugelrückflussverhinderer mit Muffenanschluss aus unserer KVR-Serie (auch mit dem Synonym Kugel-Rückschlagventil bekannt) ist in Nennweiten von DN32 bis DN80 und in Gusseisen oder Edelstahl erhältlich. Das Kugelventil ist mit NBR oder EPDM Dichtungen kombinierbar und hält Betriebsdrücken bis 16 bar solide stand. Sollten Sie eher einen Flanschanschluss bevorzugen, haben wir auch dafür die passenden Kugelrückflussverhinderer im Angebot.

Ihre Auswahl zurücksetzen

Technische Fakten zum Kugel-Rückflussverhinderer mit Muffenanschluss

  • Muffenanschluss: BSP gemäß ISO 228-1
  • Nennweiten: DN32 bis DN80
  • Voller Durchgang gewährleistet
  • Abnehmbare Deckel zum Reinigen oder Wechseln des Kugels ohne Demontage aus der Pipeline
  • Horizontale und vertikale Installation in der Pipeline
  • Min. Gegendruck für Dichtheit: 0.3 bar bis 0.5 bar
  • Sitz gemäß Kategorie A standard ISO 5208
  • Selbstreinigender Kugel
  • Geringer Druckabfall und leise
  • Betriebstemperaturen: 10°C ~ 80°C
  • Max. Betriebsdruck: 16 bar
  • Tests: Sitz 1.1 x normale Druck / Gehäuse 1.5 x normale Druck

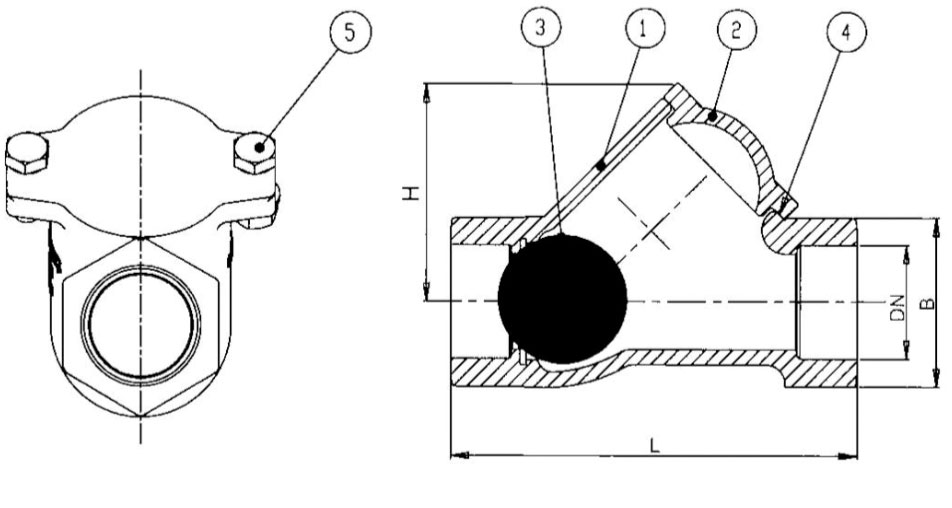

Materialauflistung und Abmessungen für die Kugel-Rückflussverhinderer KVR

Material Specification Materialspezifikation
N Part Name Material Bauteil Material
1 Body Ductile Iron Gehäuse Duktiles Gusseisen
2 Bonnet Ductile Iron Deckel Duktiles Gusseisen
3 Ball Steel & NBR or Steel & EPDM Kugel Stahl & NBR oder Stahl & EPDM
4 Bonnet Gasket NBR or EPDM Dichtung der Deckel NBR oder EPDM
5 Bolts Stainless steel Schrauben Edelstahl

Abmessungen für Kugelrückschlagventil KVR mit Muffenanschluss

Dimensions / Abmessungen (mm)
Size / Größe L B H Weight / Gewicht (kg)
DN32 135 50 72 2
DN40 145 60 85 2
DN50 175 70 100 3
DN65 200 90 125 5
DN80 248 108 160 7.5

Zusätzliche Information

Hersteller

Ahrendt Originals

Material

Duktiles Gusseisen, Edelstahl

Nennweite (DN)

32 mm, 40 mm, 50 mm, 65 mm, 80 mm

Gehäuße-Material

Duktiles Gusseisen, Edelstahl AISI 316

Dichtung

EPDM, NBR

Kugel-Material

Stahl mit NBR-Überzug, Stahl mit EPDM-Überzug

Deckel-Material

Duktiles Gusseisen, Edelstahl AISI 316

Kugelsitz

Mechanisch bearbeitet (glatt)

Durchgang

Voller Durchgang mit geringem Druckverlust

Druckbereich

PN 10/16
