Ondastop® Rückschlagventile mit Membran

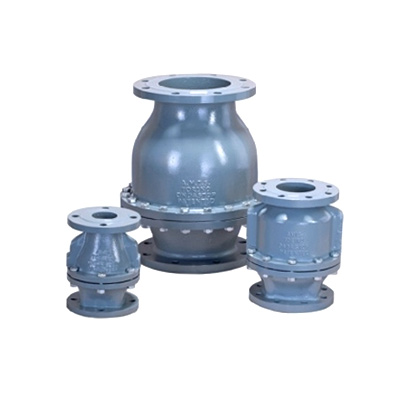

Rückschlagventil Ondastop mit Membran (Rückflussverminderer)

Die Rückschlagventile mit der berühmten Ondastop Gummi-Membran sind bekannt für ihre multifunktionale Einsetzbarkeit sowie effiziente Rückflussverminderung. Es gibt spezielle Ausführungen für unterschiedliche Anwendungsbereiche, unter anderem mit Gewinde- bzw. Flanschanschluss, verschiedenen Materialien oder Beschichtungen und für den Einsatz in Feuerlöschanlagen oder für die Trinkwassernutzung.

  • voller Durchfluss, geräuscharm
  • Rückflussverminderer – geringer Druckverlust
  • Mit Flanschanschluss oder Gewindeanschluss
  • für Betriebsdruckbereiche bis 16 bar
  • auch mit Filterkorb für die Verwendung als Bodenventil lieferbar
  • Verwendung in häuslichen und industriellen Anlagen
  • geeignet für Flüssigkeiten im Allgemeinen
    (Gülle, Druckluft, Rein- und Schmutzwasser)
  • Häufig verwendet in Wasserversorgungsnetzen, Wasserwerken, Wasseraufbereitungsanlagen, Stahlanlagen, Wärmekraftanlagen

Ondastop Membran-Rückschlagventile (alle Typen) – PDF Download


Rückschlagventil Ondastop – Gewindeanschluss

Ondastop Ventil mit Gewindeanschluss aus Messing oder Gusseisen Ventil mit Gewindeanschluss aus Messing mit einem Durchmesser von 1/2″ bis 2″ oder aus Gusseisen mit einem Durchmesser von 2½“ bis 3″. Die Rückschlagarmaturen sind mit verschiedenen Membranarten sowie internen Stützen lieferbar (je nachdem wie viel Flüssigkeit abzufangen ist).

Ondastop mit Gewindeanschluss aus Messing

  • Lieferbare Größen: 1/2″ – 2″ Ø
  • Anschlüsse: Parallel Gasgewinde (ISO 228)
  • Betriebsdruck: 16 bar
  • Material: Körper & Kern aus Gusseisen GJL250, Ring aus Messing, EPDM (Ethylen-Propylen) -Membran
  • Mögliche Sonderausführungen: Spezielle Gummimembran, Unterstützung Nylon-Kern mit Glasfaser
  • Verwendung: für Frisch- und Schmutzwasser, verschiedene Arten von Flüssigkeiten, bei Temperaturen bis zu 90 ° C

Ondastop mit Gewindeanschluss aus Gusseisen

  • Lieferbare Größen: 2½“ – 3″ Ø
  • Anschlüsse: Parallel Gasgewinde (ISO 228)
  • Betriebsdruck : 16 bar • Verwendung: für Frisch- und Schmutzwasser, verschiedene Arten von Flüssigkeiten, für Temperaturen bis 150 °C
  • Material: Körper aus Messing CW617N, Kern und Ring in Kunstharz unterstützen, EPDM (Ethylen-Propylen) -Membran
  • Mögliche Sonderausführungen: Spezielle Gummimembran, Ring aus Edelstahl AISI 316

Ondastop Membran-Rückflußverhinderer mit Gewindeanschluss – PDF Download


Rückschlagventil Ondastop – Flanschanschluss GJL250

Ondastop Ventil mit Flanschanschluss GJL250 Gusseisen Ventil mit Flanschanschluss aus Gusseisen GJL250 mit einer Epoxidharz-Lackierung in den Größen von DN 50 bis DN 700 bei uns bestellbar. Die Rückschlagarmaturen sind mit verschiedenen Membranarten lieferbar (je nach abzufangender Flüssigkeit). Auf Anfrage auch mit unterschiedlichen Flanschanschlüssen möglich.

Merkmale der Ondastop Flanschausführung

  • Material: Körper und Kern aus Gusseisen GJL 250, Ring aus Messing, EPDM (Ethylen-Propylen) Membran
  • Lieferbare Größen: DN50 – DN700 – von DN50 bis DN125 mit Einzeldurchgang, Rückschlagventile von DN150 bis DN700 haben mehrere Durchgänge
  • Anschlüsse: Flansche nach EN 1092.2 PN16 bis DN 400; nach EN 1092.2 PN10 bei DN500 – 700DN
  • Lackierung: Epoxy-Grau RAL 7031 – Betriebsdruck: 16 bar
  • Verwendung: für Frisch- und Schmutzwasser, verschiedene Arten von Flüssigkeiten
  • Mögliche Betriebstemperaturen: bis zu 150 °C
  • Mögliche Sonderausführungen: Spezielle Gummimembran, Ring aus Edelstahl, Flansche gemessen und gebohrt nach EN 1092.2 PN10, DIMA 1882, ANSI 150 wo es möglich ist

Rückschlagventil Ondastop FIRE (für Feuerlöschanlagen)

Ondastop Check Valve Fire / Ventile für Feuerlöschanlage Die Fire-Serie von Ondastop ist speziell für den Einsatz in Feuerlöschanlagen geeignet. Sie verfügt über eine Inspektionsklappe mit Zugang zur Membran, die eine schnelle Kontrolle gewährleistet. Das Ventil ist in den Größen DN65 bis DN100 mit Flanschanschluss erhältlich.

Merkmale folgen demnächst…


Rückschlagventil Ondastop FONDA (mit Filtersieb)

Ondastop FONDA - Rückschlagventile mit Filtersieb, auch als Bodenventil Die Ventile aus der Serie FONDA besitzen ein Filtersieb aus einem verstärktem Locheisenblech. Sie sind sowohl als Flansch- oder Gewindeausführung sowie aus den Materialen Edelstahl oder verzinktem Stahl erhältlich. Die Filter sind entweder aus Messing oder Edelstahl AISI 304 bzw. AISI 316.

Merkmale folgen demnächst…


Rückschlagventil Ondastop RILSAN® (Rilsanbeschichtung)

Ondastop Ventil mit Rilsan-Beschichtung Merkmale folgen demnächst…


Rückschlagventil Ondastop ECO (für Trinkwassernutzung)

Ondastop Rückschlagventile ECO geeignet für Trinkwasser und Verzehr Merkmale folgen demnächst…


Rückschlagventil Ondastop INOX (Edelstahl-Ausführung)

Ondastop Check Valves INOX / Ventil aus Edelstahl Mit Gewindeanschluss Ø 1/2” bis Ø 2” und Flanschanschluss in DN50 bis DN300 lieferbar. Es stehen dabei zwei Standardtypen mit folgenden Materialien zur Verfügung:

  • Typ 316 / EPDM / HO Ventil aus AISI 316, EPDM-Membran, Stützkern und Ring aus synthetischem Harz, für Temperaturen von bis zu 90 °C
  • Typ 316 / EPDM / 316 Ventil EPDM-Membran aus AISI 316, Stützkern und Ring aus AISI 316

Anschlüsse: Paralleler Gasfaden nach ISO 228. ARBEITSDRUCK: 16 bar.

Ursprung: ONDASTOP®-Rückschlagventile INOX werden für chemische Anwendungen verwendet, Flüssigkeiten mit suspendierten Festkörpern.

Aufgrund des weiten Bereichs der Öffnung und des geradlinigen Flusses im Inneren des Ventils kann das Ventil für dicke Flüssigkeiten und Emulsionen verwendet werden. Spezielle Gummimembran sind auf Kundenwunsch auch möglich.
