Durchfluss-Schauglas mit Flanschanschluss aus Edelstahl

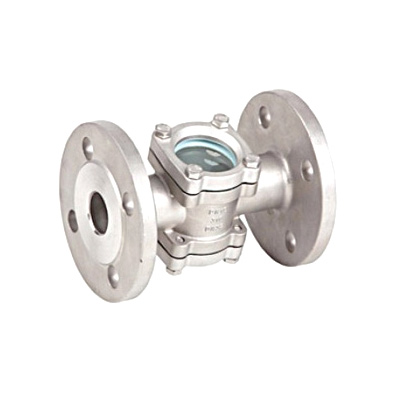

Durchfluss-Schauglas mit Flanschanschluss

Die Durchfluss-Schaugläser mit Flanschanschluss nach DIN 2501 PN16 sind aus Edelstahl und einem Natron-Kalk-Glas nach DIN8902. Der Flanschanschluss ist nach DIN 2501 PN16 und die Baulänge der Durchfluss-Schaugläser nach DIN 3202 F1.

Ihre Auswahl zurücksetzen

Allgemeine Beschreibung zu Durchfluss-Schauglas mit Flanschanschluss

  • Schauglas mit Flanschanschluss aus Edelstahl CF8M
  • Kalk-Natron-Glas nach DIN8902 – thermisch vorgespannt
  • PTFE (Polytetrafluorethylen) Dichtung
  • Flanschanschluss nach DIN 2501 PN16
  • Baulänge nach DIN 3202 F1
  • Größen: DN15 ÷ DN100
  • Betriebstemperatur max. 150°C (Die Grenze hängt von den konkreten Einsatzkriterien ab)
  • Betriebsdruck max. 16 bar

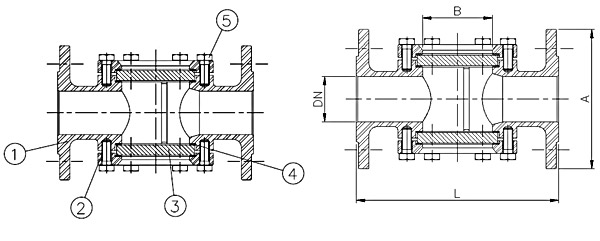

Querschnitt Durchfluss Schauglas mit Flanschanschluss

Abmessungen des Durchfluss-Schauglas mit Flanschanschluss
Größe DN PN L A B Glas Ø Gewicht (kg)
1/2″ 15 16 130 95 40 Ø 50 x 8 2.250
3/4″ 20 16 150 105 40 Ø 50 x 8 2.800
1″ 25 16 160 115 50 Ø 63 x 10 3.650
1 1/4″ 32 16 180 140 50 Ø 63 x 10 5.750
1 1/2″ 40 16 200 150 65 Ø 80 x 12 8.300
2″ 50 16 230 165 65 Ø 80 x 12 9.800
2 1/2″ 65 16 290 185 100 Ø 115 x 15 13.700
3″ 80 16 310 200 100 Ø 115 x 15 16.650
4″ 100 16 350 220 125 Ø 145 x 15 23.800

Durchfluss-Schauglas: Bauteile und Material

Nr. Bauteil Material Oberflächenbehandlung
1 Gehäuse Edelstahl CF8M sandgestrahlt und gebeizt
2 Deckelflansche Edelstahl CF8M sandgestrahlt und gebeizt
3 Schauglasplatten Natron-Kalk-Glas nach DIN8902 thermisch vorgespannt
4 Dichtungen PTFE
5 Deckelschrauben Edelstahl AISI 304

Zusätzliche Information

Material

Edelstahl
Dichtung

PTFE
Nennweite (inch)

1/2", 3/4", 1", 1 1/4", 1 1/2", 2", 2 1/2", 3", 4"
Nennweite (DN)

15 mm, 20 mm, 25 mm, 32 mm, 40 mm, 50 mm, 65 mm, 80 mm, 100 mm
