Schauglas Typ R

Das rechteckige Schauglas vom Typ R ist mit mit einer Scheibe aus gehärtetem Sodaglas oder Borosilikat erhältlich. In der Standardserie sind Nennweiten von DN85 bis DN400 möglich. Typ R eignen sich für den Schweißeinbau (Ein- oder Aufschweißen).

Ihre Auswahl zurücksetzen

Allgemeine Beschreibung zu Schauglas Typ R

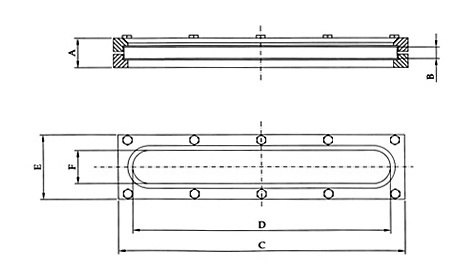

Querschnitt Serie R

  • Kreisförmige und rechteckige Schaugläser
    für Tankbehälter und Rohre
  • Körper aus AISI 316L, Dichtung aus PTFE
  • vollständig zerlegbar
  • Max. Temperatur: Soda 130°C, Borosilikat 250°
  • für Schweißeinbau geeignet
  • Standardserie von DN85 bis DN400
  • Scheibe aus gehärtetem Sodaglas oder
    aus Borosilikatglas DIN7081 transparent
Abmessungen (inkl. Anzugsmomente Gehäuseschrauben in Nm)
DN mm A B C E F Drehmoment
85 31 17 115 60 24 35
130 31 17 160 60 24 35
180 31 17 210 60 24 35
240 31 17 270 60 24 40
310 31 17 340 60 24 40
360 31 17 390 60 24 60
400 31 17 430 60 24 65

Zusätzliche Information

Nennweite (DN)

85 mm, 130 mm, 180 mm, 240 mm, 310 mm, 360 mm, 400 mm

Glasmaterial

Sodaglas, Borosilikatglas

Gehäuse

Gehäuse Edelstahl 1.4404

Hersteller

MEI Valvole Industriali

Dichtung

PTFE
