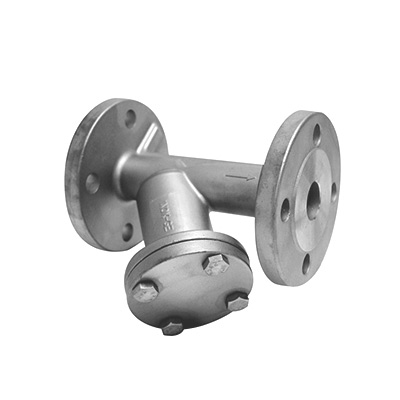

Schmutzfänger mit Flanschanschluss

Schmutzfänger (PN16) mit Flanschanschluss gem. DIN 2633 aus V4A / AISI 316L mit PTFE Deckeldichtung. Die max. Arbeitstemperatur beträgt -30ºC bis +240ºC und der max. Arbeitsdruck 16 bar (PN -16). Das Sieb ist aus rostfreiem Stahl AISI 316. Weitere Größen oder spezielle Ausführungen sind auf Anfrage möglich.

Ihre Auswahl zurücksetzen

Technische Details zum Y-Schmutzfänger mit Flanschanschluss aus Edelstahl

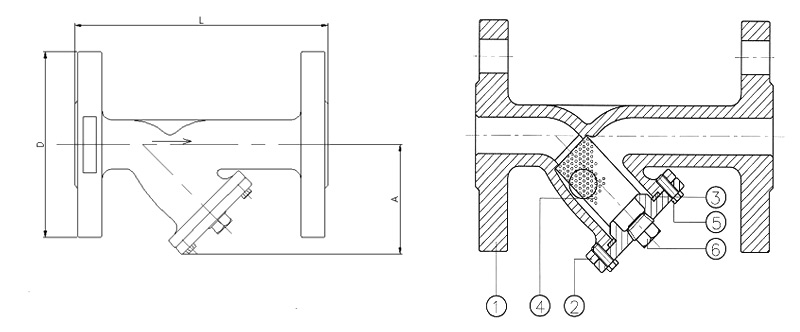

Querschnitt von Y-Schmutzfänger aus Edelstahl mit Flanschanschluss

Maßtabelle des Schmutzfängers mit Flanschanschluss / Dimensions of flanged Y strainer
NW / DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
Größe in inch 1/2″ 3/4″ 1″ 1 1/4 1 1/2 2″ 2 1/2 3″ 4″ 5″ 6″ 8″ 10″ 12″ 14″
Länge in mm 130 150 160 180 200 230 290 310 350 400 480 600 730 850 1050
Höhe in mm 75 78 102 110 120 140 175 196 244 277 320 390 508 600 750

Zusätzliche Information

Nennweite (inch)

1/8", 1/2", 3/4", 1", 1 1/4", 1 1/2", 2", 2 1/2", 3", 4", 6", 10", 12", 14"

Nennweite (DN)

15 mm, 20 mm, 25 mm, 32 mm, 40 mm, 50 mm, 65 mm, 80 mm, 100 mm, 125 mm, 150 mm, 200 mm, 250 mm, 300 mm, 350 mm

Material

Edelstahl

Anschlusstyp

Flanschanschluss

Max. Arbeitstemperatur

-30ºC bis +240ºC

Max. Betriebsdruck

16 bar (PN 16)

Dichtung

PTFE

Sieb

rostfreier Stahl AISI 316
