Vorschweißflansche (für Serie BV-BVT & BR-BRT)

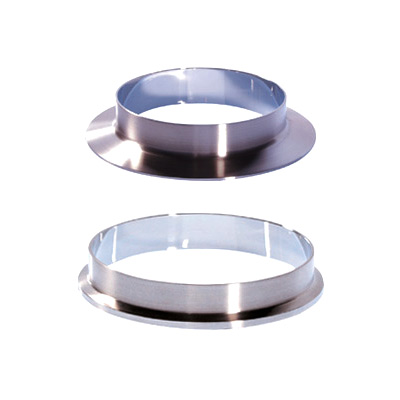

Vorschweißflansche aus Edelstahl als Zubehör für die Absperrklappen Serie BV – BVT und BR – BRT. Die Flansche sind in den Nennweiten DN100 ÷ DN300 bei uns erhältlich.

Ihre Auswahl zurücksetzen

Vorschweißflansch CW

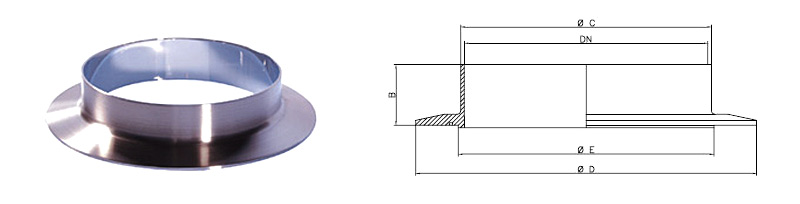

Zubehör - Vorschweißflansch CW

DN Abmessungen (mm)
mm inch B C D E
100 4″ 50 106 180 110
150 6″ 50 156 230 160
200 8″ 50 206 280 210
250 10″ 50 256 330 260
300 12″ 50 306 380 310

Vorschweißflansch TC

Technische Zeichnung - Vorschweißflansch TC

DN Abmessungen (mm)
mm inch A B C E F
100 4″ 102.5 110.0 97.6 21.5 119.0
150 6″ 152.4 155.5 148.0 28 167.0
200 8″ 203.2 207.4 197.6 28 217.7
250 10″ 254.0 258.0 247.9 28 268.5
300 12″ 304.8 309.0 298.0 28 319.3

Zusätzliche Information

Flanschtyp

Vorschweißflansch CW, Vorschweißflansch TC

Nennweite (DN)

100 mm, 150 mm, 200 mm, 250 mm, 300 mm

Nennweite (inch)

4", 6", 8", 10", 12"

Hersteller

MEI Valvole Industriali

Material

Edelstahl

Zubehörtyp

Flansch

Zubehör für

Absperrklappen
