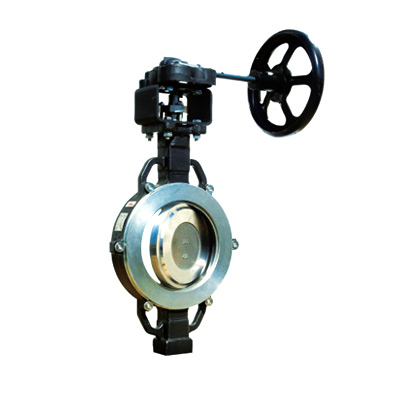

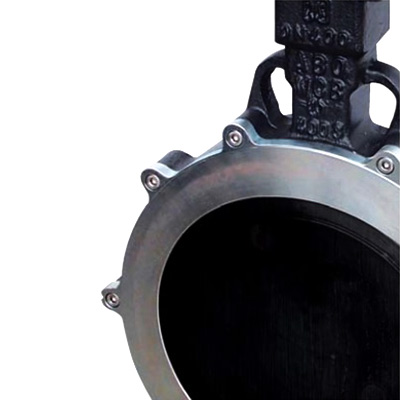

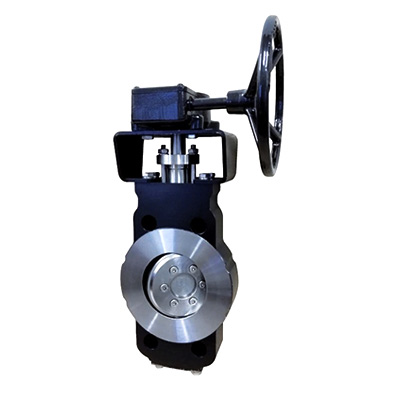

Dreifachexzentrische Absperrklappe 3E

Diese Absperrklappe ist dreifach exzentrisch und geeignet sich, durch den Kopfflansch nach ISO 5211, zur Installierung fast jedes Antriebtyps. Die Ausführung FIRE SAFE ermöglicht die Anwendung der Absperrklappe für jedes entzündbaren Medium. Die Serie 3E wurde für die Anwendung in den anspruchsvollen Industrieapplikationen mit dem Ziel die Instandhaltungskosten zu minimalisieren und gleichzeitig die optimale Zuverlässigkeit im Betrieb zu ermöglichen, entwickelt.

Ihre Auswahl zurücksetzen

Technische Details der Absperrklappe 3E

  • Erhältlich als Wafer & Lug Ausführung
  • DN 150 ÷ DN 400
  • -100°C bis +500°C einsetzbar
  • ISO PN 10/16/25/40 nach EN 558-1
  • ASA 150/300/600 nach EN 558-2
  • Welle: Rostfreier Stahl (1.4418)
  • Dichtung: Rostfreier Stahl (1.4845) oder Rostfreier Stahl mit Graphit (1.4845)
  • Gehäuse: rostfreier Stahl oder Kohlenstoffstahl mit Anstrich
  • Scheibe: Kohlenstoffstahl (1.0625) + Stellit Gr. 21 oder Rostfreier Stahl (A351 CF8M) + Stellit Gr. 21
  • Andere Materialvarianten auf Anfrage erhältlich
  • Druckbereich: DN 150 ÷ DN 400 bis
    PN 100 bar

Vorteile der dreifachexzentrischen Abpserrklappe

  • Einfache Installation & Wartung
  • Reibungslos Absperrung ohne Fressen
  • Temperaturbeständig
  • Niedriger Drehmoment
  • Höhere KV-Werte
  • Niedriges Gewicht
  • Vielseitige Verwendbarkeit
  • Keine Dichtungdeformierung
  • Perfekte Dichtheit durch Drei-Schraubensystem auf der Stopfbuchse gesichert

Abmessungen der dreifachexzentrischen Absperrklappe (in mm)

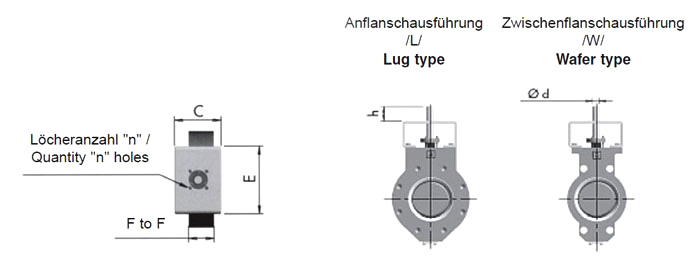

Querschnitt - Absperrklappe 3E dreifach exentrisch

Querschnitt - Absperrklappe 3-fach exentrisch

DN 150 200 250 300 350 400
A 295 325 360 400 445 530
B 174 210 247 286 322 356
Ø d 25 35 40 45 50 60
Passfelder / pin 8x7x50 10x8x60 12x8x65 14x9x70 16x10x75 18x11x80
H 53 65 70 75 80 85
E 200 200 200 200 200 250
C 115 135 135 160 160 160
n 4 4 4 4 4 4
Ø L 13 18 18 20 20 20
Ø K 125 140 140 165 165 165
Kopfflansch nach ISO / F12 F14 F14 F16 F16 F16
W. Baureihe 16 76 89 114 114 127 140
L. Baureihe 16 76 89 114 114 127 140
F to F DB.Baureihe 13 140 152 165 178 190 216
DB.Baureihe 14 210 230 250 270 290 310
Ø D* W.ASA 150 218 270 324 381 413 470
W.ASA 300 218 270 324 381 413 470
L.ASA 150 279 341 405 483 533 597
L.ASA 300 318 381 444 521 584 648
DB.Baureihe 13 318 381 444 521 584 648
DB.Baureihe 14 318 381 444 521 584 648

* Aussendurchmesser des Gehäuses / outer body diameter

Bemerkung: Technische Datenblätter oder Druck & Temperatur-Diagramme der dreifachexzentrischen Absperrklappe sind bei Ahrendt Industriearmaturen auf Anfrage auch erhältlich. Weisen Sie uns bei Ihrer Produktanfrage kurz darauf hin und Sie erhalten alle wichtigen Informationen.

Zusätzliche Information

Nennweite (DN)

80 mm, 100 mm, 125 mm, 150 mm, 200 mm, 250 mm, 300 mm, 350 mm, 400 mm, 500 mm

Nennweite (inch)

3", 4", 5", 6", 8", 10", 12", 14", 16", 18", 20"

Gehäuse - Material

Kohlenstoffstahl mit Anstrich, Rostfreier Stahl (CF8M)

Scheibe - Material

Kohlenstoffstahl (1.0625) + Stellit Gr. 21, Rostfreier Stahl (A351 CF8M) + Stellit Gr. 21

Dichtung - Material

Rostfreier Stahl (1.4845), Rostfreier Stahl mit Graphit (1.4845)
