Kamlock-Hebelarmkupplungen MIL-C-27487 / EN 14420-7 (DIN 2828), Cam & Groove MIL-C-27487

verschiedene Ausführungen lieferbar:

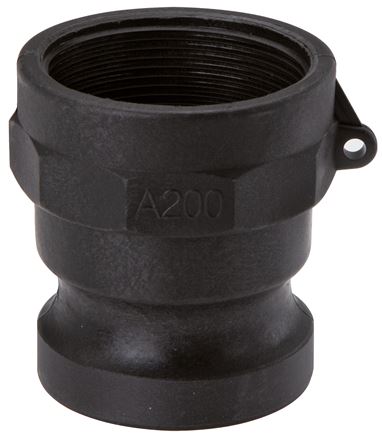

  • Edelstahl, Polypropylen, Messing und Aluminium

  • Nennweiten von 1/2″ bis 6″

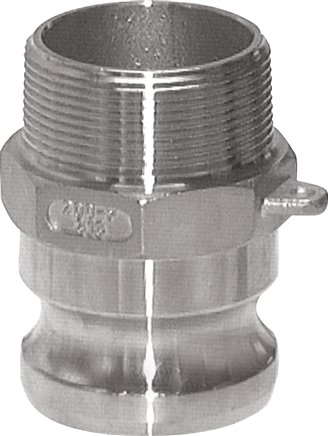

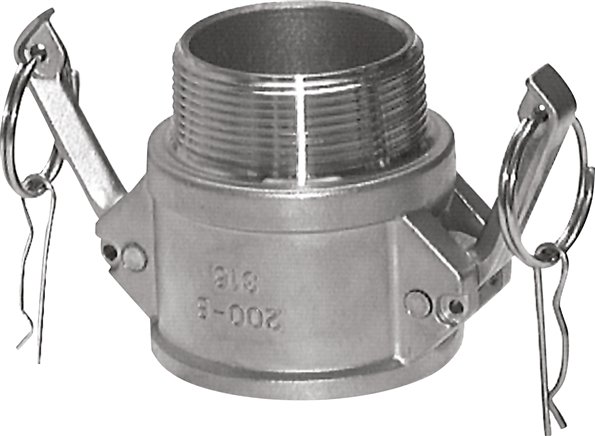

  • Innen- und Außengewinde (BSP und NPT), Anschweißende, Flanschanschluss

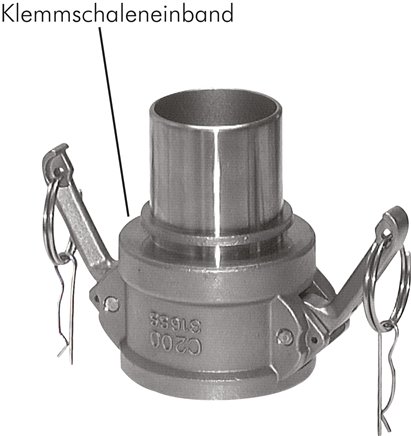

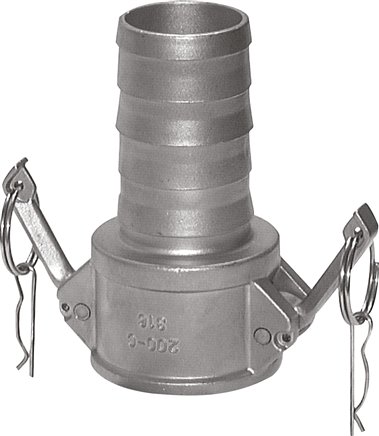

  • Schlauchtülle auch mit Klemmschaleneinband

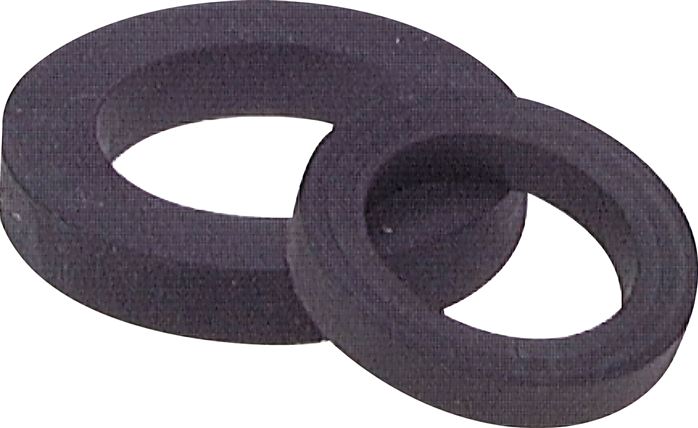

  • verschieden Dichtungen und Sonderdichtungen sowie Zubehör

  • voller Durchgang, geringer Druckverlust

  • auch für Feststoffe geeignet

Allgemeine Beschreibung zu Kamlock-Hebelarmkupplungen MIL-C-27487 / EN 14420-7 (DIN 2828), Cam & Groove MIL-C-27487

Kamlock-Kupplungen, oder auch Hebelarmkupplungen genannt, sind weltweit nach MIL-C-27487 genormt. Die Kupplungsstecker werden in die Kupplungsdose eingesteckt und durch Umlegen der Hebel gegen die austauschbare Flachdichtung gepresst. Sie besitzen keinerlei innen liegende Ventile, sodass immer der volle Durchgang gewährleistet ist. Kupplungen nach EN 14420-7 (ehemalig DIN 2828) sind hierzu kompatibel. Sie unterscheiden sich lediglich durch die Gewindedichtung oder Ausführung des Schlauchanschlusses. Alle unsere Kupplungen werden mit Sicherungssplinten geliefert oder sind mit mit Sicherheitshandhebeln ausgestattet, die die Hebel gegen versehentliches Entkuppeln schützen.

Achtung, Verletzungsgefahr: Vor dem Entkuppeln sicherstellen, dass die Kupplung nicht unter Druck steht!

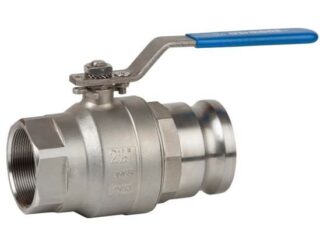

Passend zum Kamlocksystem sind auch passende Armaturen lieferbar wie Kugelhähne, einerseits Kamlock, andererseits Gewindeanschluss:

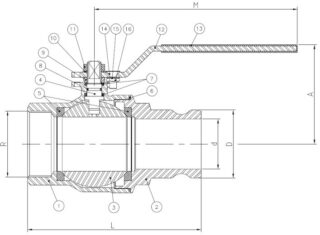

Bauteil / Part Material / Werkstoff Oberfläche/ Surface
1 Gehäuse / Body Edelstahl / Stainless Steel 1.4408 kugelgestrahlt / Shot blasting
2 Einschraubteil / Cap Edelstahl / Stainless Steel 1.4408 kugelgestrahlt / Shot blasting
3 Kugel / Ball Edelstahl / Stainless Steel 1.4408 spiegelpoliert / Polishing
4 Spindel / Stem Edelstahl / Stainless Steel AISI 316 ——
5 Kugelsitz / Ball Seat PTFE + 15%  GF ——
6 Dichtung / Gasket PTFE ——
7 Dichtring / Thrust Washer PTFE ——
8 O-Ring / O´ring FPM ——
9 Druckring / Stem packing Edelstahl / Stainless Steel AISI 304 ——
10 Unterlegscheibe / Washer Edelstahl / Stainless Steel AISI 304 ——
11 Mutter / Nut Edelstahl / Stainless Steel AISI 304 ——
12 Handhebel / Handle Edelstahl / Stainless Steel AISI 304 ——
13 Handschutz / Handle Sleeve  Vinyl ——
14 Anschlagschraube / Screw Edelstahl / Stainless Steel AISI 304 ——
15 Unterlegscheibe / Washer Edelstahl / Stainless Steel AISI 304 ——
16 Mutter / Nut Edelstahl / Stainless Steel AISI 304 ——
