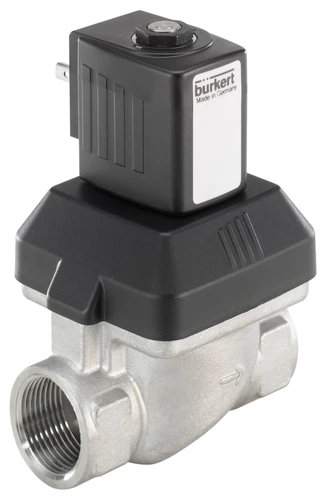

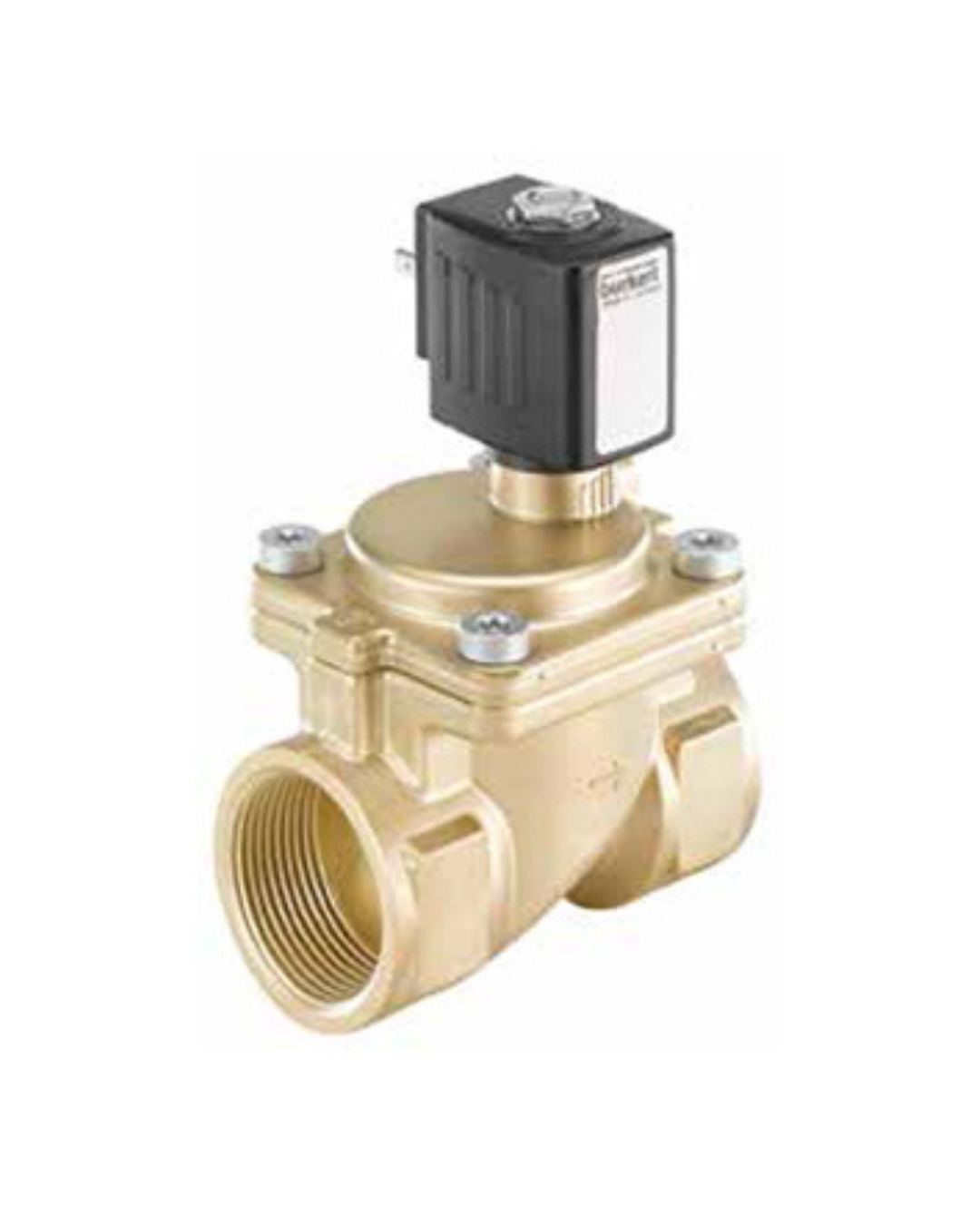

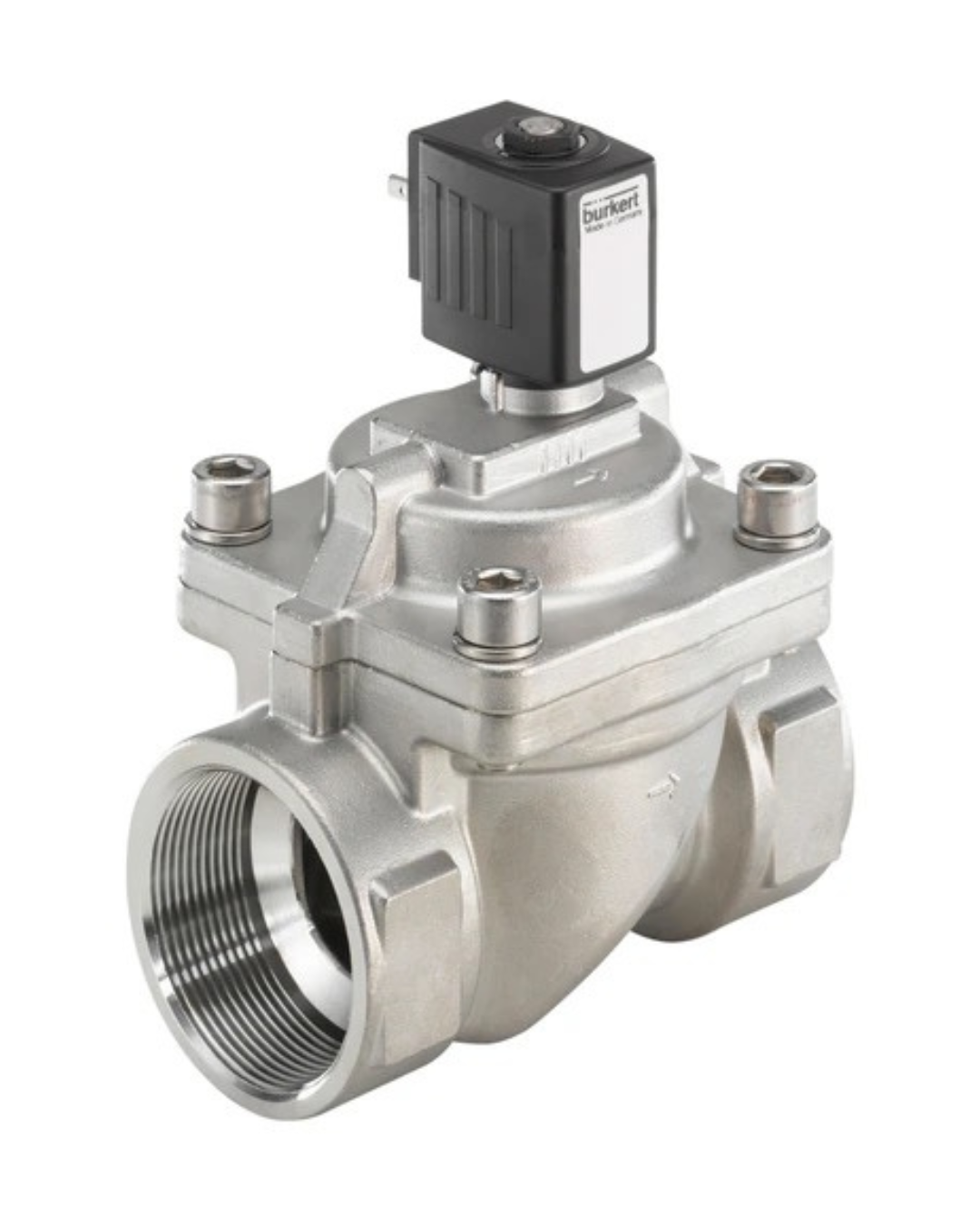

6281 – Servogesteuertes 2/2-Wege Membranventil

Technische Beschreibung des Servo-Membranventils 6281 EV

• Ventiltyp: Magnetventil > Servogesteuertes 2/2-Wege Membranventil
• Ruhestellung: geschlossen (NC: normally closed) und offen (NO: normally open) möglich
• Gehäusewerkstoff: Messing nach DIN EN 50930-6, Edelstahl 1.4401
• Ventil-Innenteile: Edelstahl, Messing, Kunststoff (PPS)
• Nennweiten: DN10 – DN50 / Leitungsanschluss: G 1/4 – G 2 1/2
• Dichtwerkstoffe: NBR, EPDM, FKM
• Nennbetriebsart: Dauerbetrieb 100% ED
• Spulen-Isolationsklasse: Polyamid Klasse B / Epoxid Klasse H
• Spannung: 024/DC, 024/50-60, 230/50-60 (Spannungstoleranz: +/- 10%)
• Elektrischer Anschluss: Steckerfahnen nach DIN EN 175301-803 Form A (bisher DIN 43650) für Gerätesteckdose Typ 2508
• Schutzart: IP65 mit Gerätesteckdose und Kabelanschluss / IP65 mit Klemmenanschlusskasten
• Einbaulage: Beliebig, vorzugsweise Antrieb nach oben
• Schaltzeiten: 0,1 – 4 Sek. je nach Nennweite und Differenzdruck (Messung am Ventilausgang 6 bar und +20°C. Öffnen: Druckaufbau 0 bis 90%, Schließen: Druckabbau 100 bis 10%)

Für verschiedene Medien geeignet, je nach Dichtwerkstoff:

• NBR: neutrale Medien, z. B. Druckluft, Wasser (Temperaturen: -10° bis +80°C)
• EPDM: Öl und fettfreie Medien, Heißwasser, Aceton, wässerige Laugen (Temperaturen: -30° bis +90°C / mit Epoxid-Spule bis +100°C)
• FKM: Heißluft, Per-Lösungen (Temperaturen: 0° bis +90°C / mit Epoxid-Spule bis +120°C)

Zertifikate, Zulassungen und Optionen

• Zulassungen: ATEX / IEC EX / UL & UR / CSA (in Vorbereitung)
• Zertifikate: Trinkwasser KTW + W270 / Watermark / Sauerstoffeignung (BAM) / NSF 61 (Edelstahl in Vorbereitung) / Konformität nach EGV 1935/2004
• Wählbare Optionen: Low-Power / Handbetätigung (bei Messingausführung) / öl-, fett- und silikonfrei / Edelstahlgehäuse / Messing, entzinkungsbeständig / Messing (5 μm vernickelt)

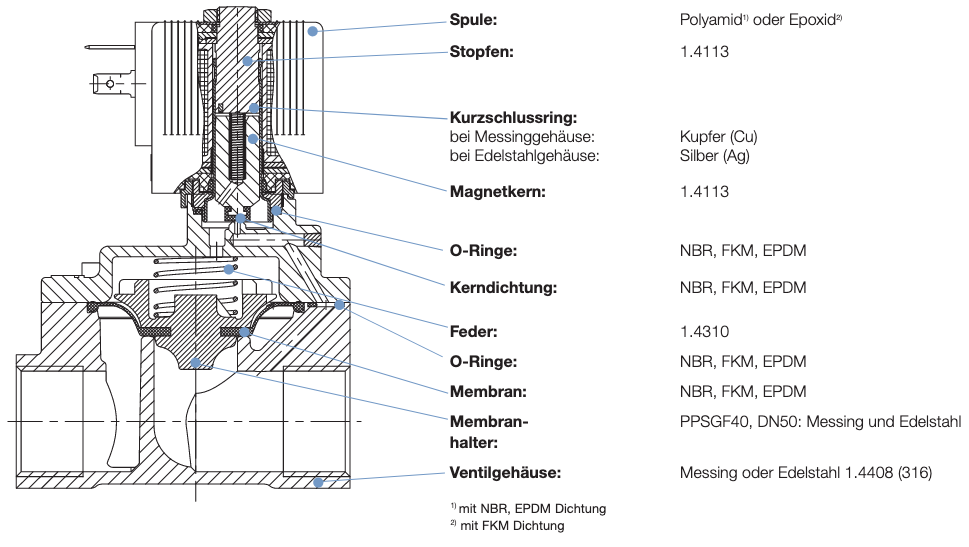

Materialangaben und Querschnitt des servogesteuerten 2/2-Wege Membranventil

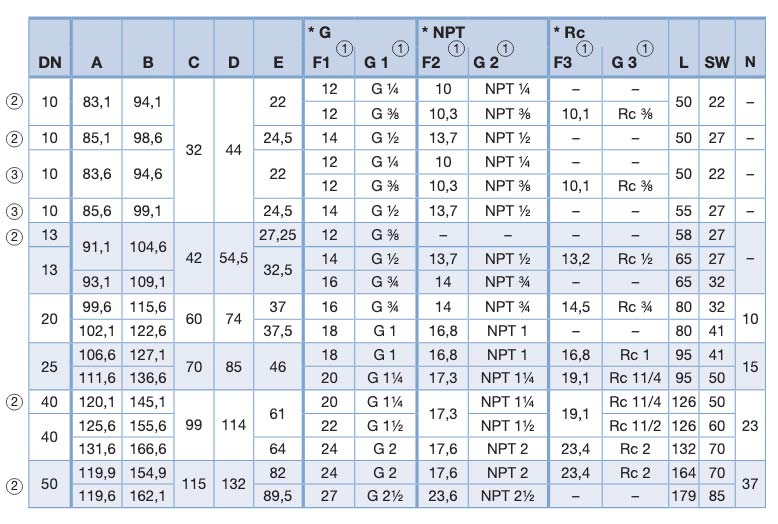

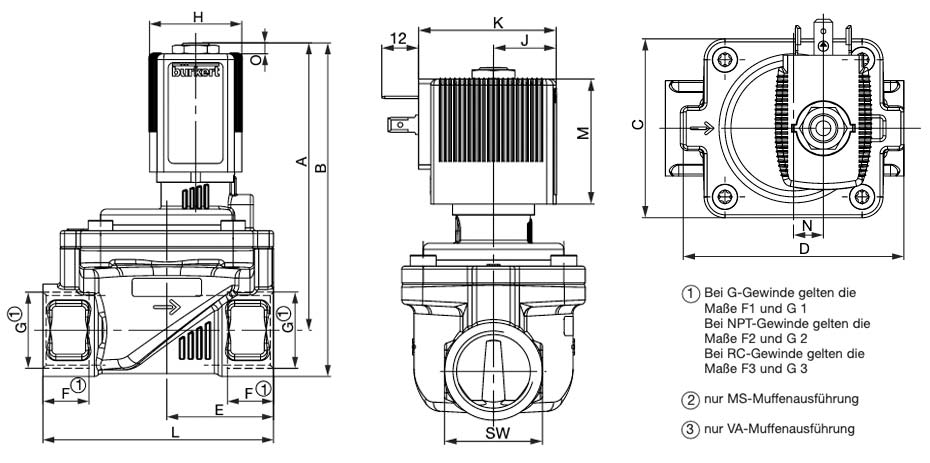

Abmessungen und techn. Zeichnung des servogesteuerten 2/2-Wege Membranventil

Das Magnetventil ist kombinierbar mit…

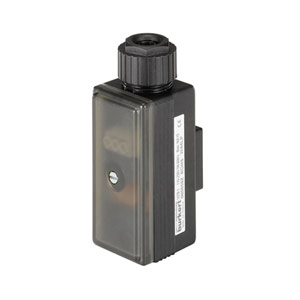

T 1078 Zeitsteuerung für Magnetventile
Diese Zeitsteuerung arbeitet auf der Basis eines Mikroprozessors und dient zur Steuerung von Schaltzeiten an Magnetventilen. Die Einstellung der Programme und Schaltzeiten erfolgt mittels Potentiometern und DIP-Schaltern. Weitere Angaben: Funktionen direkt einstellbar, 4 verschiedene Schaltfunktionen, Steckerform A.

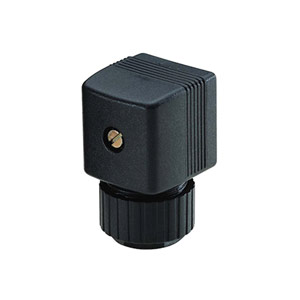

T 2508 Gerätestecker Steckerform A
Steckverbindung zum Anschluss von elektrischen Bauteilen nach DIN EN 175301-803. Standardausführungen ohne Beschaltung mit LED, Varistor, Gleichrichter, Polschutz- oder/und Freilaufdiode. Weitere Angaben: Schutzart IP 65, zahlreiche Varianten, Ausführungen mit Hochleistung, Leistungsreduzierung und Inverter für Impulsventile.
