Nadelventile

Ein Nadelventil ist ein Ventiltyp mit einer kleinen Öffnung und einem mit Gewinde versehenen, nadelförmigen Ventilkolben. Es ermöglicht eine präzise Regulierung der Strömung.

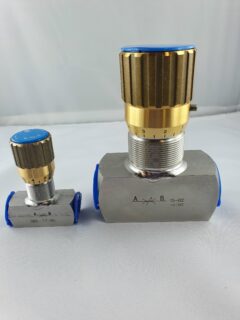

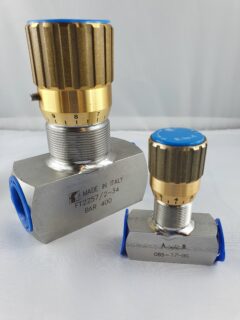

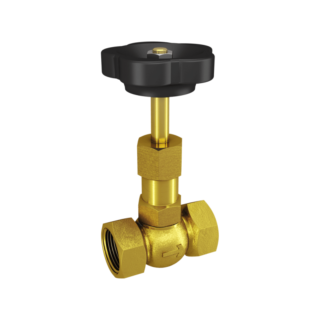

Hochdruck-Nadelventil – Stahl / Edelstahl / Messing
Geradsitz- / Durchgangsform mit Stopfbuchse
beiderseits Innengewinde gemäß ISO 228-1,

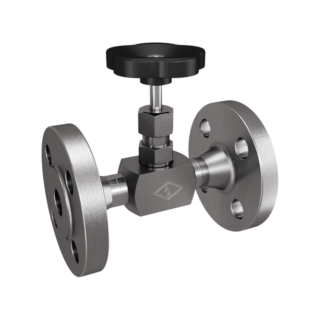

Flansche gemäß DIN EN 1092-1
Nennweite: DN6 – DN50, G ⅛“ – G 2“
Druckstufen: PN100 – PN400, Flansche PN40
Gehäuse: Stahl, Edelstahl (1.4571), Messing
Temperatur: Messing bis 100 °C, Stahl bis 350 °C,  Edelstahl bis 250 °C, Sonderpackung 550 °C
Optional: mit NPT-Gewinde / Schneidring

—————————————————————–

Zubehör:

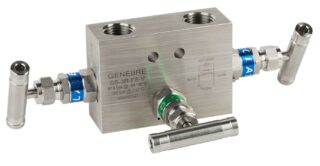

Ventilblöcke mit 2,3, oder 5 Ventilen zum Absperren und Umsteuern von Messungen von statischem Druck, Differenzdruck oder Flüssigkeitsstand ,Ventilsitz und Kegel sowie Ventilkörper Edelstahl AISI316 oder 1.4571, Stopfbuchspackung PTFE.
Mit Sicherheitsstift gegen lösen des Ventiloberteils vom Gehäuse durch Vibration. Betriebsdruck bis 414bar (6000 psi), Betriebstemperatur -54°C bis

—————————————————————–

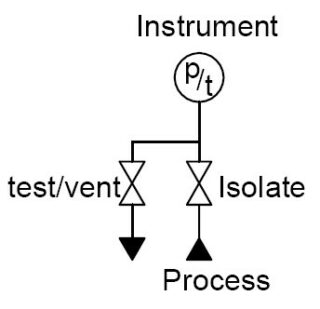

Ventilblock mit 2 Ventilen

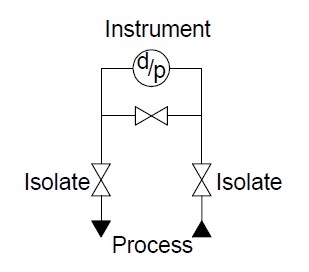

Ventilblock mit 3 Ventilen

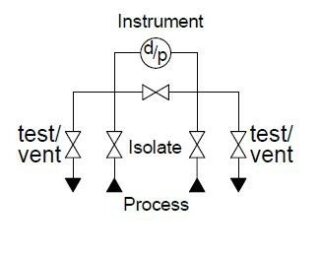

Ventilblock mit 5 Ventilen
