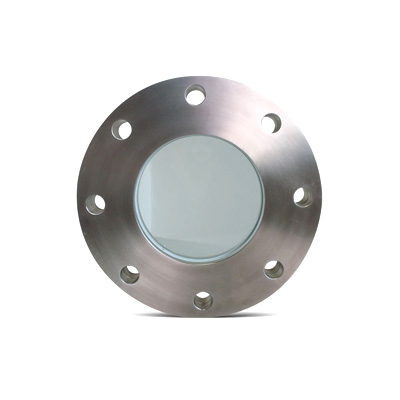

Rundes Schauglas Typ S für Montage auf Flansch

Schauglas Typ S

Die kreisförmigen Schaugläser vom Typ S sind mit Scheiben aus gehärtetem Sodaglas oder Borosilikat erhältlich. Sie sind als Standardserie in DN50 – DN200 und eignen sich ideal für die Anflanschmontage.

Ihre Auswahl zurücksetzen

Allgemeine Beschreibung zu Schauglas Typ S

  • Kreisförmiges Schauglas für Tankbehälter und Rohre
  • Körper aus Edelstahl AISI 316L, Dichtung aus PTFE
  • vollständig zerlegbar
  • Max. Betriebstemperatur: Sodaglas 130°C, Borosilikatglas 250°C
  • Montage auf Flansch mittels Stiftschrauben
  • Standardserie von DN50 bis DN200
  • Geprüfte Schaugläser in Konformität mit I.S.P.E.S.L. auf Anfrage möglich
  • Scheibe aus gehärtetem SODAGLAS, auf Wunsch aus BOROSILIKAT
  • findet z. B. Verwendung in Pharmaindustrie, Lebensmittelindustrie, Weinherstellung oder chemische Industrie

Querschnitt Schauglas Typ S für Montage auf Flansch

Abmessungen (inkl. Anzugsmomente Gehäuseschrauben in Nm)
DN mm inch A B C D F I Drehmoment Schraubenanzahl
50 2″ 39 12 61.5 165 18 125 35 4
65 2″1/2 39 15 77.5 185 18 145 35 4
80 3″ 43 15 90.5 200 18 160 35 4
100 4″ 47 15 116 220 18 180 40 8
125 5″ 51 19 141.5 250 18 210 40 8
150 6″ 51 25 170.5 285 22 240 60 8
200 8″ 55 25 221.5 340 22 295 65 8

Zusätzliche Information

Nennweite (DN)

50 mm, 65 mm, 80 mm, 100 mm, 125 mm, 150 mm, 200 mm
Nennweite (inch)

2", 2 1/2", 3", 4", 5", 6", 8"
Material

Edelstahl
Dichtung

PTFE
Glasmaterial

gehärtetes Sodaglas, Borosilikatglas
