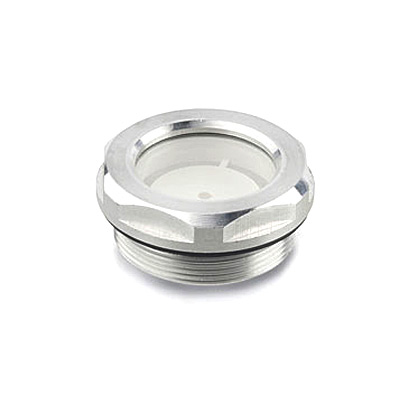

Ölschauglas – Aluminium / Naturglasscheibe 46.743.1

Das Aluminium-Ölschauglasglas mit ESG-Glas (Naturglas) ist in den Nennweiten von 3/8″ bis 1 1/2″ und mit/ohne Reflektor erhältlich. Es ist ist sehr temperaturbeständig und hat eine stabil dimensionierte sowie kratzfeste Naturglasscheibe.

Ihre Auswahl zurücksetzen

Allgemeine Beschreibung zu Ölschauglas – Aluminium / Naturglasscheibe 46.743.1

  • Gehäuse: Aluminium (feingedreht)
  • Reflektor: Thermoplast (Polysulfon) – Mit und ohne Reflektor erhältlich
  • Sichtscheibe: ESG-Glas (Naturglas)
  • Sehr stabil dimensionierte, kratzfeste Naturglasscheibe
  • Temperaturbeständig bis 180 °C
  • Dichtung: Gummi, FPM (Viton®) Kennung durch nicht schwarze Einfärbung der Dichtung

Hinweise zum Aluminium-Schauglas mit Naturglasscheibe

  • Bei Wandstärken unter 4 mm benötigen Sie eine Befestigungsmutter 46.543.1
  • Dichtheit unabhängig von der axialen Anpresskraft
  • Können auch bei unter Druck stehenden Behältern eingebaut werden
  • Ölschauglas Ø mit dem zurückgesetzten Sechskant ist auf Einschraublöcher für Rohrverschraubungen DIN 3852 abgestimmt
  • Dichtungen aus EPDM auf Anfrage

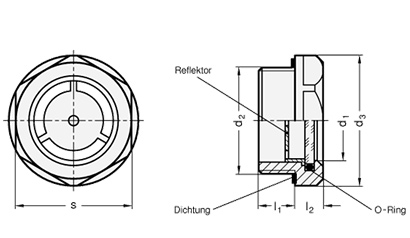

Querschnitt Aluminium Ölschauglas

Aluminium Ölschauglas – Abmessungen
d1 d2 d3 l1 l2 s
11 G 3/8 M 16 x 1,5 22 8 7,5 20
14 G 1/2 M 20 x 1,5 26 8,5 7,5 23
18 G 3/4 M 26 x 1,5 M 27 x 1,5 32 9 8 30
24 G 1 M 33 x 1,5 40 11 8,5 36
32 G 11/4 M 40 x 1,5 M 42 x 1,5 50 12 9 46
32 G 11/2 60 13 9 55

Zusätzliche Information

Dichtung

VITON® (FKM)

Material

Aluminium

Nennweite (inch)

3/8", 1/2", 3/4", 1", 1 1/4", 1 1/2"

Nennweite (DN)

10 mm, 15 mm, 25 mm, 32 mm, 40 mm

Reflektor

mit Reflektor, ohne Reflektor
