Schneckenradgetriebe mit Handrad für Absperrklappe Serie 900

Schneckenradgetriebe mit Handrad für Absperrklappe Serie 900

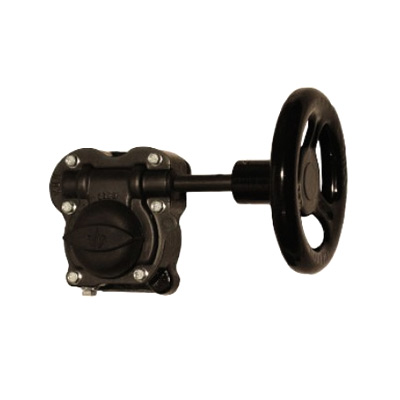

Die komfortable Alternative zum Handhebel der Absperrklappe Serie 900, ist dieses Schneckenradgetriebe. Das Getriebe hat ein schwarzes beschichtetes Gehäuse aus Aluminium und das Handrad einen schwarzen Kunststoffüberzug.

Ihre Auswahl zurücksetzen

Informationen zum Schneckenradgetriebe mit Handrad

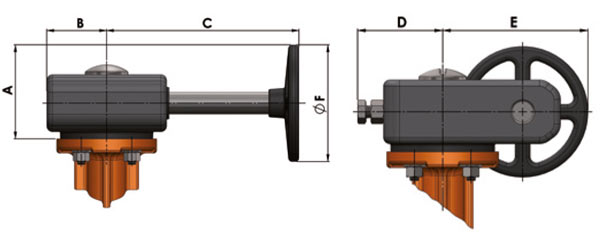

Querschnitt - Schneckenradgetriebe und Handrad für Absperrklappe 900

  • Handbetätigung mittels Handrad
  • Zubehör für Absperrklappe Serie 900
  • Gehäuse aus beschichtetem Aluminium
  • Für Nennnweiten von DN32 ÷ DN400
  • Handrad mit Kunstoffüberzug schwarz (Vinyl)
  • Alternative Betätigung zum Handhebel



DN (mm) A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) Rad Gewicht (kg)
32 – 150 57 51 120 46 101 125 SR5 1.6
200 57 51 120 46 138.5 200 SR5 1.6
250 – 300 65 66 205 57 183.5 250 R10 3.7
350 80 83 240 72 242 350 R14 6.6
400 80 83 240 72 292 450 R18 6.6

Zusätzliche Information

Nennweite (inch)

1 1/4", 1 1/2", 2", 2 1/2", 3", 4", 5", 6", 8", 10", 12", 14"
Nennweite (DN)

32 mm, 40 mm, 50 mm, 65 mm, 100 mm, 125 mm, 150 mm, 180 mm, 200 mm, 250 mm, 300 mm, 350 mm, 400 mm
Werkstoff

Gehäuse aus beschichteten Aluminium
Zubehörtyp

Handbetätigung
Zubehör für

Absperrklappen
