Absperrklappe Serie BV10 (Wafer)

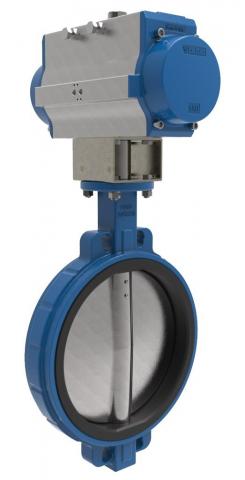

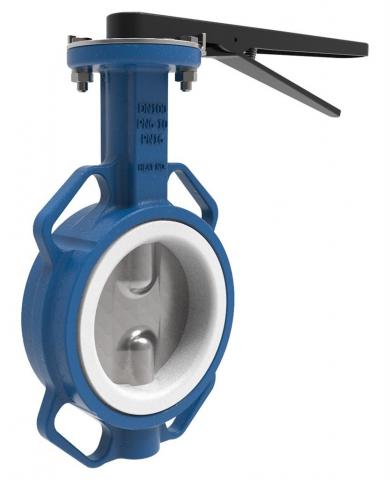

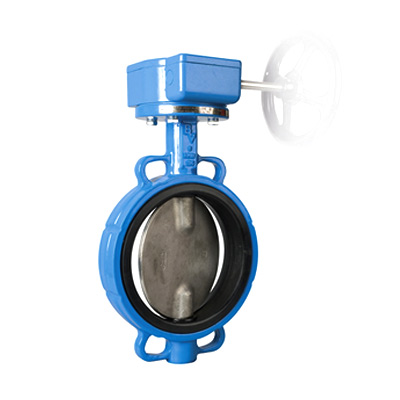

Zwischenflansch-Absperrklappe (wafer-type) mit langem Hals in den Nennweiten DN32 – DN1200. Findet Anwendungen in Schiffbau, Chemie, Petrochemie, Papierfabriken, Wasseraufbereitung und Feuerlöschanlagen. Die weichdichtende Absperrklappe ist in verschiedenen Materialien erhältlich (TFM-Auskleidung ist speziell auf Anfrage möglich).

Ihre Auswahl zurücksetzen

Technische Daten der weichdichtenden Zwischenflansch-Absperrklappe BV10

  • Zwischenflanschklappe (wafer) mit 4 Zentrierbohrungen gemäß EN 593
  • Flanschanschlüsse für EN 1092-2, PN6/10/16, ASME/ANSI B16.5 Klasse 150, ASME/ANSI B16.47 Klasse 150 Serie A
  • Baulänge gemäß EN 558-1 Serie 20, ISO 5752 Serie 20, DIN 3202 K1, API 609 Kategorie A, BS 5155 Tabelle 6, MSS SP-67 Tabelle 3
  • DN32 – DN1200 / 1 1/4” – 48” (aus DN1050 / 42” – U-Querschnitt-Ausführung mit durchgebohrten Löchern)
  • Ausführung mit backup- oder flexibler Manschette
  • Type Back-up: austauschbare Manschette vulkanisiert am Metallring mit zwei O-Ringen (oben und unten)
  • zweiteilige Schaltwelle – Ausblaßsicherung
  • Kopfflansch nach ISO 5211
  • Einsatz für Wasser, Abwasser, Seewasser, Öle, Granulate, Druckluft, Erdgas, etc.
  • Gehäuse, Scheibe und Dichtung sind in verschiedenen Materialien erhältlich
  • mit TFM-Auskleidung speziell auf Anfrage möglich

Zertifikate und Zulassungen der Produkte

  • PED 97/23/EC (TÜV Süddeutschland – CE0036) – Pressure Equipment Directive – Nach Modul H (full quality assurance)
  • TA LUFT (TÜV Süddeutschland) – Technische Anleitung zur Reinhaltung der Luft – Nach TA Luft (27.02.86) Punkt 3.1.8.4
  • ADR zugelassen (Apragaz) – International Carriage of Dangerous Goods by Road – nach KB 09.03.2003 / Klasse 3, 4, 5, 6, 8, 9
  • WRAS zugelassen (Water Regulations Advisory Scheme) – Schwarz gefärbte EPDM Gummi Manschette – Kalt- & Warmwasser bis 85 ° C
  • SGS Bescheinigung ISO 9001:2000- Quality Management System

Produktkatalog PDF-Download: PDF Produktkatalog Kompletter Belven Absperrklappen-Katalog (Serie BV)


Abmessungen und technische Zeichnung der Belven Absperrklappe BV10

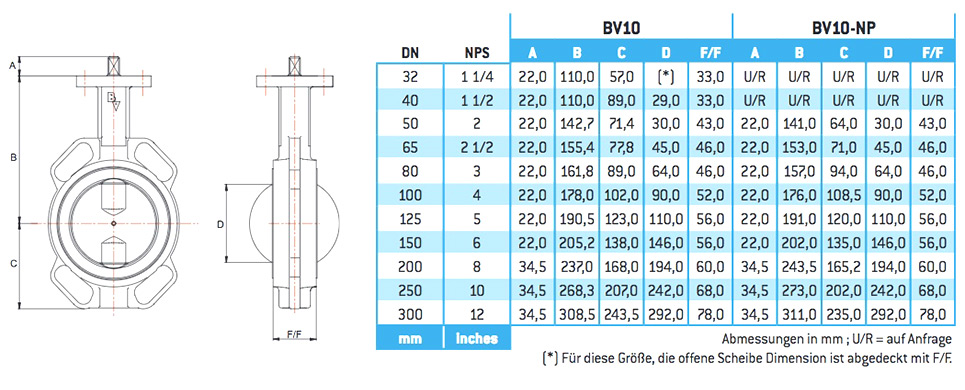

Abmessungen DN32 - DN300 der Absperrklappe BV10

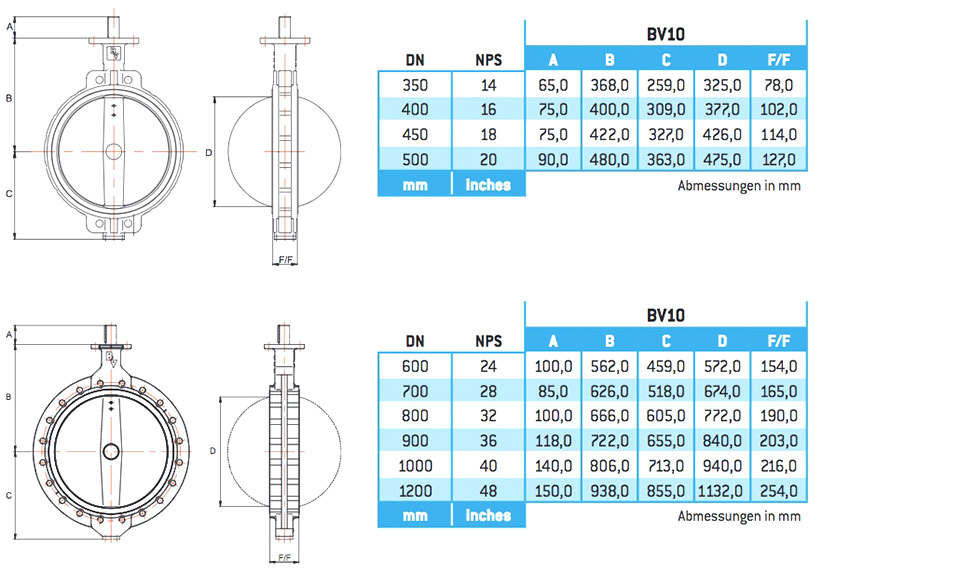

Weitere Abmessungen DN350 - DN1200 der Zwischenflanschklappe BV10


Bezeichnung einzelner Bauteile der Absperrklappe Serie BV

Absperrklappe mit Backup-Manschette Absperrklappe mit Soft-Manschette

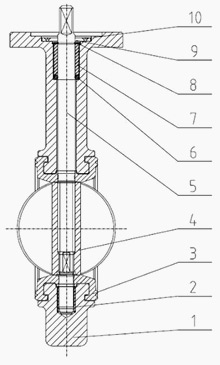

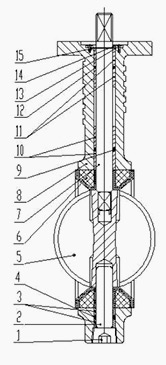

Querschnitt und Bauteile der Belven Absperrklappe mit Backup-Manschette Explosionsgrafik und Teileliste der Belven BV mit Soft-Manschette
1 Verschlußschraube 1 Gehäuse
2 Untere Welle 2 Untere Lagerbuchse
3 Lagerbuchsen (2 Stk.) 3 Manschette
4 O-Ring 4 Scheibe
5 Scheibe 5 Welle
6 Manschette 6 O-Ring
7 Obere Welle 7 Obere Lagerbuchse
8 Gehäuse 8 Klemmring
9 O-Ring 9 Deckplatte
10 Lagerbuchsen (2 Stk.) 10 Gewindestifte (2 Stk.)
11 Lagerbuchsen (2 Stk.)
12 O-Ring
13 Gewindestifte (2 Stk.)
14 Deckplatte
15 Klemmring

Die KV-WERTE (m³/h) der Belven Absperrklappe geben den Wasserdurchfluss bei Raumtemperatur und einem Δp von 1 bar an.

KV-Werte der Belven Absperrklappe BV10 Quadradmeter pro Stunde

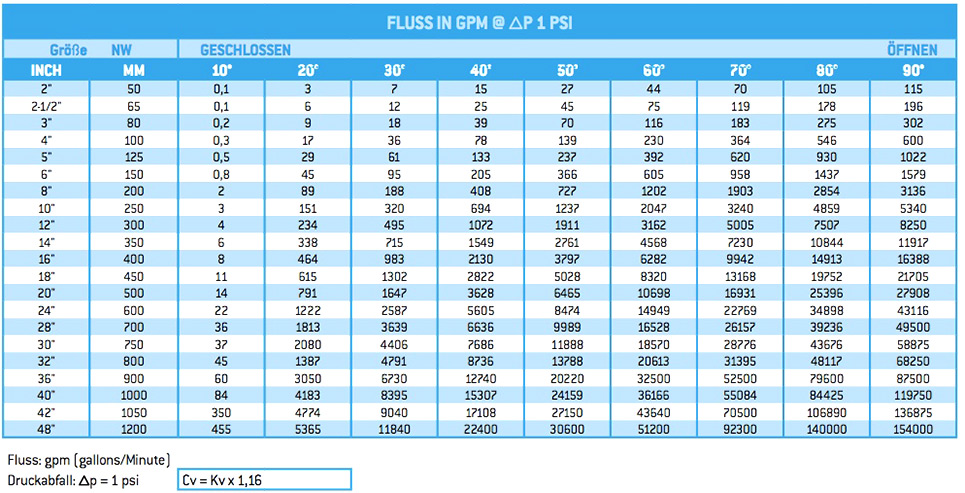

Die CV-WERTE (gpm) geben den Wasserdurchfluss in den USA gallons/Minute bei Raumtemperatur und einem Δp von 1 psi an.

CV-Werte der Absperrklappen BV10 in US Gallons per minute

Zusätzliche Information

Hersteller

Belven

Nennweite (DN)

32 mm, 40 mm, 50 mm, 65 mm, 80 mm, 100 mm, 125 mm, 150 mm, 200 mm, 250 mm, 300 mm, 350 mm, 400 mm, 450 mm, 500 mm, 600 mm, 700 mm, 800 mm, 900 mm, 1000 mm, 1200 mm

Nennweite (inch)

1 1/4", 1 1/2", 2", 2 1/2", 3", 4", 5", 6", 8", 10", 12", 14", 16", 18", 20", 24", 28", 32", 36", 40", 48"

Material - Gehäuse

Grauguß (GG25 Epoxy beschichtet), Sphäroguß (GGG40 Epoxy beschichtet), Stahl (A216 WCB), Edelstahl (CF8), Edelstahl (CF8M)

Material - Scheibe

Aluminiumbronze (ASTM B148 C95400), Sphäroguß (GGG40 Epoxy beschichtet), Sphäroguß (GGG40 vernickelt), Sphäroguß (GGG40 Halar), Sphäroguß (GGG40 Nylon), Edelstahl (CF8), Edelstahl (CF8M), Edelstahl (CF8M poliert)

Material - Manschette

EPDM, NBR, VITON® (FKM/FPM), VMQ, PTFE, CSM

Produktart

Absperrklappe (weichdichtend)

Ausführung

Zwischenflansch-Ausführung (wafer-type)

Betriebsdruck

16 bar (PN16)

Betätigung

Freie Welle, Handhebel, Getriebe, Pneumatisch (einfachwirkend), Pneumatisch (doppeltwirkend), Pneumatisch (einfachwirkend) + Notbetätigung, Pneumatisch (doppeltwirkend) + Notbetätigung, Elektrisch (offen/geschlossen), Elektrisch (modulierend)
