Absperrklappen Serie DV

Drosselklappen von DN50 bis DN1400 mit Anschlag- leiste. Einsetzbar in gasförmigen Medien bis 400°C und 3 bar, u. a. als Abgasdrosselklappe für Gasmotoren (z.B. in Biogasanlagen). Serie DV ist in verschiedenen Varianten erhältlich.

Nutzen Sie den unteren Reiter „Frage zum Produkt“, um eine Anfrage für Informationen oder eine Bestellung an uns zu senden. Unsere Mitarbeiter werden nachfolgend mit Ihnen gemeinsam die einzelnen Absperrklappen und Varianten besprechen.

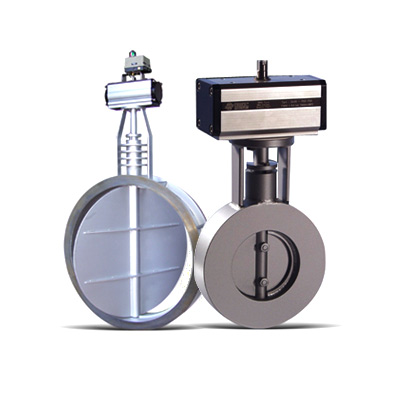

Absperrklappen Serie DV für Dämpfe und hohe Temperaturen DN50 – DN1400

  • Absperrklappen mit Metalldichtung für Rauch und Luft
  • Dichtungsklasse III gemäß ANSI B 16.104
  • Geringe Druckverluste
  • Einfache Wartung – in der Standardausführung auf das Nachziehen der Stopfbuchsschrauben während des Betriebes beschränkt
  • Sie werden dort angewandt, wo bei geschlossener Klappe geringe Druckverluste zulässig sind.

Ansicht DV 50-300Absperrklappe DV0 – Standard Serie DN50 – DN300

  • Für Flansche EN1092-1:2001 PN6, PN10, PN16 ANSI 150RF
  • Materialien aus Karbonstahl, AISI 316
  • Höchsttemperatur 200°C
  • Wellendichtung: PTFE oder Grafit, geflochten
  • Top Flansch gemäß ISO 5211




Ansicht DV 350-900 Drosselklappe DV0 – Standard Serie DN350 – DN900

  • Für Flansche EN1092-1:2001 PN6, PN10, PN16 ANSI 150RF
  • Materialien aus Karbonstahl, AISI 316 und AISI 304
  • Höchsttemperatur 200°C
  • Kalandrierter und elektrogeschweißter Körper
  • Einzelwelle, mit Steckern an der Klappe befestigt
  • Wellendichtung: PTFE oder Grafit, geflochten
  • Buchsen der Welle aus Bronz

Ansicht DV4 50-350 Absperrklappen DV4 – Standard Serie DN50-DN300

  • Für Flansche EN1092-1:2001 PN6, PN10, PN16 ANSI 150RF
  • Materialien aus Karbonstahl, AISI 316L, AISI 304
  • Höchsttemperatur 400°C
  • Wellendichtung: Zopf aus PTFE oder Grafit
  • Die untere und obere Welle sind mit Stiften an der Klappe befestigt
  • Top Flansch gemäß ISO 5211

Ansicht DV4 350-900 Drosselklappen Standard Serie DV4 – DN350-DN900

  • Für Flansche EN1092-1:2001 PN6, PN10, PN16 ANSI 150RF
  • Materialien aus Karbonstahl, AISI 316, AISI 304
  • Höchsttemperatur 400°C
  • Kalandrierter und elektrogeschweißter Körper
  • Am Hauptkörper angeschweißte Flügelhalter, zur Gewährleistung der Kühlung der oberen Welle, die die Dichtung aufnimmt.
  • Elektrogeschweißte Klappe mit Querverstärkung
  • Die untere und obere Welle sind mit Stiften an der Klappe befestigt
  • Wellendichtung: Packung aus expandiertem Grafit
  • Buchsen der Welle aus Grafit

Absperrklappen Serie DV: Torsionsmoment – Torque (Nm)
Serie Druck (Bar) 1 2 3
DN50 4 5 10
DN65 4 5 10
DN80 4 5 10
DN100 4 5 10
DN125 5 8 16
DN150 7 11 23
DN200 14 25 49
DN250 29 52 105
DN300 39 72 144
DN350 63 118 236
DN400 79 151 302
DN450 123 236 472
DN500 146 282 564
DN600 268 525 1049
DN700 400 787 1574
DN800 516 1017 2033
DN900 632 1246 2492
DN1000 632 2197 2394
DN1200 1108 2853 4394
DN1400 2227 4427 8853



Topflansch für Antrieb ISO 5211 Standard
DN50 F 05 DN150 F 05 DN400 F 10 DN800 F 16
DN65 F 05 DN200 F 05 DN450 F 10 DN900 F 25
DN80 F 05 DN250 F 07 DN500 F 10 DN1000 F 25
DN100 F 05 DN300 F 07 DN600 F 10 DN1200 F 30
DN125 F 05 DN350 F 10 DN700 F 10 DN1400 F 30

Auf Wunsch sind auch unterschiedliche Flanschkupplungen erhältlich.
