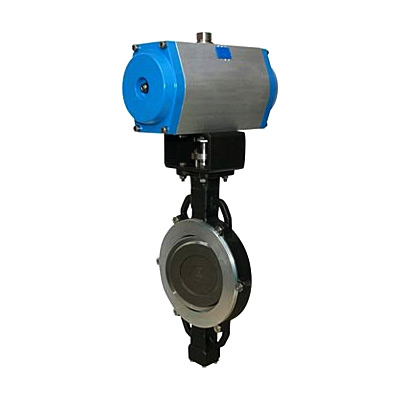

Doppelexzentrische Absperrklappe 2E-5

Diese exzentrische Absperrklappe ist geeignet für Industrieapplikationen wie z. B. Eiswasser, Wasser, Benzin, Luft, Nutzwasserverteilung, Erdgas, Flugkraftstoff, Erdöl und Prozesstechnik.

Ihre Auswahl zurücksetzen

Technische Merkmale der doppelexzentrischen Absperrklappen

  • Wafer- & Lug Ausführung
  • DN 50 ÷ DN 400
  • -100°C bis +500°C
  • Einfache Installation & Wartung
  • ISO TOP Flansch nach: EN ISO 5211 / NF E 29-402
  • Gehäusekonstruktion: Zwischenflanschausführung und Anflanschausführung (DN 50 – DN 800)
  • Baulänge nach: EN 558 Series 20 (DIN 3202 T3 K1) / ISO 5752 Series 20; API 609 Table 1 / EN 593
  • Einbau zwischen Flanschen nach: EN 1092 – 1, 2 / ANSI B 16.5, Class 150; BS 10 Table D und E
  • Dichtungsfläche beim Gegenflansch nach: EN 1092 – 1, 2 / ANSI RF
  • Dichtung: AISI 316, PTFE+INCONEL, glasfaserangereichertes Teflon 25%
  • Gehäuse: rostfreier Stahl oder Kohlenstoffstahl
  • Scheibe: rostfreier Stahl AISI 316
  • Betriebsdrücke: siehe untere Drucktabellen

Anwendungsbereiche:

  • Heizung & Klimaanlagen
  • Wasseraufbereitung
  • Reingas, Dampf & Vakuum
  • Chemie & Petrochemie
  • Kohlenwasserstoffverarbeitung
  • Brennstoffwirtschaft

Material der Scheibe: DN 50 – 125: 1.4404 (AISI 316L) / DN 150 – 300: 1.4401 (AISI 316) / 1.4021 (AISI 420) / DN 350 – 800: 1.4408 (CF8M) / 1.4021 (AISI 420)

ATEX-Ausführung: Version lt. ATEX 94/9/EC, Zone 1 und 21 – Gruppe II, Kategorie 2 G

Dichtheit: PTFE Dichtung und Gasdichtheit nach EN12266-1/P12 / FIRE SAFE: Dichtklasse A / METALL/METALL: Gasdichtheit nach EN12266-1/P12, Dichtklasse C

Die Absperrklappen der Serie 2E-5 entsprechen den Sicherungsanforderungen der Druckgeräte – Richtlinie 97/23/EC (PED) Anhang 1 für Flüssigkeiten der Gruppe 1 und 2.


Abmessungen der doppelexzentrischen Absperrklappen (in mm)

Querschnitt - doppelexzentrische Absperrklappe S2E-5

DN d1 d2 A B C D1 D3 S1 S2 E G ISO 5211 y b Wafer Lug
50 49 68 163 93 44 104 154 12 37 25 14 F07 9 70 5,1 kg 7,3 kg
65 65 82 170 100 47 124 178 39 55 25 14 F07 9 70 5,8 kg 9 kg
80 81 100 174 106 47 140 196 65 72 25 14 F07 9 70 6,8 kg 10,1 kg
100 100 123 206 123 53 163 225 85 91 25 14 F07 9 70 8,5 kg 12,2 kg
125 123 146 215 137 56 193 260 113 110 25 14 F07 9 70 11,8 kg 16,5 kg

Querschnitt 2 - Absperrklappe Serie 2E-5

DN d1 d2 A B C D1 D3 S1 S2 E G ISO 5211 y b Wafer Lug
150 146 155 307 214 57 252 318 136 143 25 17 F10 11 102 21 kg 28 kg
200 194 204 339 246 61 307 381 185 193 25 17 F10 11 102 29 kg 41 kg
250 240 259 395 275 69 349 450 224 236 31 22 F12 13 125 46 kg 70 kg
300 287 309 460 313 79 393 521 270 284 31 27 F14 17 140 67 kg 105 kg
350 313 342 508 355 92 448 577 300 308 45 27 F16 22 165 91 kg 140 kg
400 364 405 556 402 103 542 657 342 360 58 36 F16 22 165 132 kg 211 kg

Konstruktion – Absperrklappen mit PTFE Dichtung

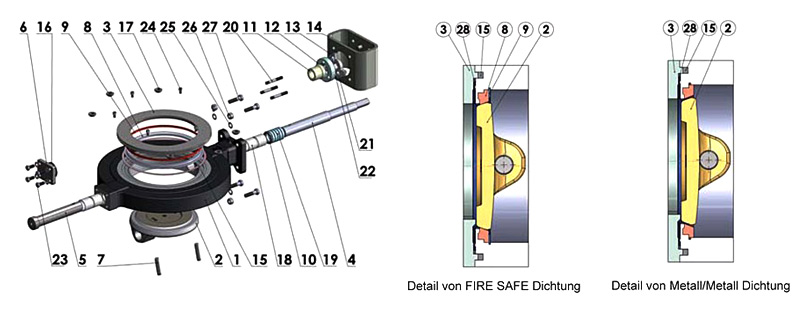

Explosionsgrafik doppelt exzentrische Absperrklappe Serie 2E-5

Pos. Bauteil Materialspezifikation
1 Gehäuse Kohlenstoffstahl oder rostfreier Stahl
2 Scheibe legierter Stahl oder rostfreier Stahl
3 Flansche Konstruktionsstahl oder rostfreier Stahl
4 Welle rostfreier Stahl
5 Bolzen rostfreier Stahl
6 Bolzendeckel Konstruktionsstahl oder rostfreier Stahl
7 Sicherungsstift rostfreier Stahl
8 Dichtung Polytetrafluorätylen
9 Stützring rostfreier Stahl
10 Unterlage rostfreier Stahl
11 Stopfbuchsenbrillenfutter rostfreier Stahl
12 Stopfbuchsenflansch rostfreier Stahl
13 Anschlag Konstruktionsstahl
14 Montageplatte Konstruktionsstahl
15 Flanschdichtung rostfreier Stahl oder Graphit
16 Bolzendeckeldichtung Graphit
17 Verbindungsbuchse rostfreier Stahl
18 Buchse Thermoplast
19 Stopfbuchse Graphit
20 Schraube rostfreier Stahl
21 Mutter rostfreier Stahl
22 Unterlage rostfreier Stahl
23 Schraube rostfreier Stahl
24 Schraube rostfreier Stahl
25 Unterlage rostfreier Stahl
26 Mutter rostfreier Stahl
27 Schraube rostfreier Stahl
28 Metalldichtung INCONEL (nur für Metall & FIRE SAFE Version)


Absperrklappen Serie 2E-5 – Betriebsdruck & Betriebstemperatur

PTFE Dichtung (PTFE SEAT)
Betriebsdruck/ Working pressure DN 50 – DN 100 50 bar
DN 125 – DN 200 40 bar
DN 250 – DN 400 25 bar
Betriebstemperatur/ working temperature -50°C + 200°C PTFE

*min. Arbeitstemperatur für WCB Gehäuse – 29°C, für LCC Gehäuse – 46°C


Metall/Metall Dichtung (Metall/Metall Seat)
Betriebsdruck/ Working pressure DN 50 – DN 400 25 bar
Betriebstemperatur/ Working temperature -100°C + 500°C Metall/Metall

*Temperaturbereich für WCB Gehäuse von -29°C bis +425°C, für LCC Gehäuse von -46°C bis +340°C


Fire Safe Dichtung (fire safe seat)
Betriebsdruck / Working pressure DN 50 – DN 100 50 bar (25 bar)
DN 125 – DN 200 40 bar (25 bar)
DN 250 – DN 400 25 bar (25 bar)
Betriebstemperatur/ Working temperature -50°C + 200°C Fire Safe

*min. Arbeitstemperatur für WCB Gehäuse – 29°C, für LCC Gehäuse – 46°C


Durchflusswerte KV / CV- KV Koeffizienz
DN 50 65 80 100 125 150 200 250 300 350 400
KV 87 148 312 456 750 1125 1950 3100 4510 6120 8605
CV 102 173 364 532 876 1313 2277 3619 5265 7145 10046

KV-Koeffizient ist als die Wassermenge in Kubikmeter pro Stunde definiert, welche durch die Klappe fliesst und schafft dabei den Druckverlust von 1 bar bei Temperatur zwischen 5-30°C. Die Werte in der Tabelle gelten für vollgeöffnete Klappe beim Druck von max. 10 bar.


Weitere technische Parameter für die Serie 2E-5

Torsionsmoment – Torque (Nm) für Absperrklappe mit Dichtung PTFE
DN 50 65 80 100 125 150 200 250 300 350 400
16 bar 25 35 40 55 110 140 220 470 650 850 1000
25 bar 30 40 45 65 120 160 260 650 900 1150 1400
40 bar 35 45 60 85 150 225 376
50 bar 35 45 60 85



Torsionsmoment – Torque (Nm) für Absperrklappe mit Dichtung Metall/Metall – mit FIRE SAFE Dichtung
DN 50 65 80 100 125 150 200 250 300 350 400
16 bar 50 70 100 150 220 260 330 776 1215 1686 2793
25 bar 50 70 100 150 220 290 450 1145 1825 2540 4249



Anschluss zwischen Flanschen für doppelexzentrische Absperrklappen Serie 2E-5
DN 50 65 80 100 125 150 200 250 300 350 400
inch 2“ 2 ½“ 3“ 4“ 5“ 6“ 8“ 10“ 12“ 14“ 16“
ISO PN 6
ISO PN 10
ISO PN 16
ISO PN 25
ISO PN 40
ANSI 150
ANSI 300
JIS 10K
JIS 16K
Legende geeignet   |   nicht geeignet   |   mit nachträglicher Bearbeitung geeignet   |   nicht verfügbar

Zusätzliche Information

Nennweite (DN)

50 mm, 65 mm, 80 mm, 100 mm, 125 mm, 150 mm, 200 mm, 250 mm, 300 mm, 350 mm, 400 mm

Nennweite (inch)

2", 2 1/2", 3", 4", 5", 6", 8", 10", 12", 14", 16"

Gehäuse - Material

Stahlguss mit geringem Inhalt vom Kohlenstoff, rostfreier Stahl AISI 316, Kohlenstoffstahl

Dichtung

INCONEL, Metallisch dichtend, PTFE, Teflon

Dichtung - Material

Metallisch dichtend (AISI 316), PTFE + INCONEL (FIRE SAFE), PTFE + glasfaserangereichertes Teflon 25%

Scheibe - Material

rostfreier Stahl AISI 316
