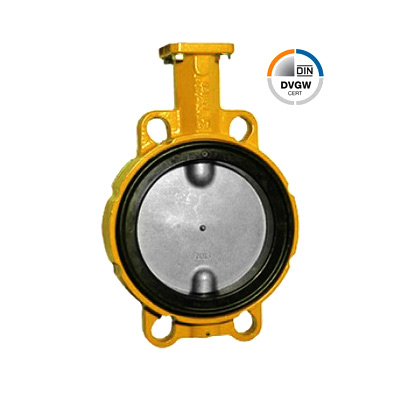

Absperrklappe 994B (Serie 900 DVGW-Gas)

Zwischenflansch und Anflanschabsperrklappe 994B von ABO (mit DVGW-Gas/Trinkwasser-Zulassung)

Die Absperrklappe der Serie 994 ist bis DN600 mit verschiedenen Dichtungen erhältlich. Wir haben die Klappe sowohl als Anflanschausführung (Lug-Type 994T) als auch in Zwischenflanschausführung (Wafer-Type 994B) im Sortiment. Die Absperrklappe ist jedoch nur bis DN400 und mit einer NBR-Dichtung für die Gasversorgung (geprüft nach DIN EN 13774, Zulassungs-Nr. NG-4313CN0141) zugelassen.

Ihre Auswahl zurücksetzen

Technische Eigenschaften der Absperrklappe mit DVGW-Gas Zulassung (bis DN400)

  • Serie 900 als Zwischenflanschausführung (Wafer Type)
  • DN 32 ÷ DN 600 (DN32 ÷ DN400 DVGW-GAS)
  • Einfache Installation & Wartung
  • Epoxydharzlackierung
  • Dichtung NBR-70 AG für Gas (EPDM, Viton®, Silikon, PU, NR auf Anfrage)
  • Für Standardflansche gemäß UNI PN10-16 sind erhältlich (auf Anfrage auch andere Klassen z.B. PN6)
  • Erhältliche Materialien:
    – Gehäuse GGG40 (EN GJS 400-15)
    – Scheibe AISI 316, Messing, GGG40-epoxid
  • Auf Anfrage ist die Ausstattung mit Wellenverlängerung, elektrischem oder pneumatischem Antrieb möglich.

Epoxidbeschichtung: Standardfarbe der Absperrklappe ist Orange RAL 2002. Als Sonderfarbe können die Absperrklappen mit DVGW-Gas-Zulassung auch mit Gelb RAL1021 geliefert werden. Beachten Sie diesen Hinweis bei Ihrer Anfrage.

Anwendungsbereiche: Gasversorgung, Brenngas nach G 260 bei Umgebungstemperatur -20…+60°C, bei Anwendungen in Medien ohne DVGW-Gas-Vorschriften bis max +80°C

Betriebsdrücke: DN32 bis DN400 Druckstufe PN10 für DVGW-Gas (ansonsten: DN32 bis DN300 max 16 bar oder DN350 bis DN600 max. 10 bar)

Zertifizierung: DVGW-Gas-Zulassung bis DN400, TÜV SÜD Zertifikat, IQ NET Certificate

Materialauswahl für Absperrklappe Serie 900

Pos. Bauteil Materialspezifikation
1 Gehäuse Sphäroguss GGG40 oder Kohlenstoffstahl
mit Epoxidanstrich oder rostfreier Stahl
2 Scheibe siehe untere Tabelle
3 Welle rostfreier Stahl 13% Cr
4 Bolzen rostfreier Stahl 13% Cr
5 Manschette siehe untere Tabelle
6 Wellenlagerung Messing oder Delrin
7 Wellensicherung verzinkter Stahl oder rostfreier Stahl
8 O-Ring Welle NBR
9 O-Ring Bolzen NBR
10 Sicherungsstift verzinkter Stahl oder rostfreier Stahl
11 Unterlegscheibe Bolzen rostfreier Stahl
12 Unterlegscheibe Welle rostfreier Stahl

Explosionsgrafik Absperrklappe Serie 900

Kennung Mögliche Manschette Mögliche Scheibe
0 Messing
1 NBR -10°C – 80°C Aluminiumbronze
2 EPDM -25°C – 125°C rostfreier Stahl AISI 304
3 Naturkautschuk (NR) -15°C – 60°C Sphäroguss GGG40
4 VITON® (FPM) -25°C – 150°C rostfreier Stahl AISI 316 (HALAR-Anstrich möglich)
5 Polyurethane (PU) 15°C – 80°C HASTELLOY
6 Silikone (UMQ) -25°C – 150°C URANUS B6
7 Epichloridrine -25°C – 60°C Titanium
8 HYPALON® (CSM) 15°C – 120°C

Abmessungen der Absperrklappe mit DVGW-Gas-Zulassung

Querschnitt Absperrklappe 900 DVGW Zwischenflanschausführung

Die Abmessungen sind in mm, das Gewicht in kg. * Bei Absperrklappen DN32/40 bis DN100 ist der Flansch F05 Standard, auf Wunsch F07 möglich.

DN mm 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600
inch 1″¼ 1″½ 2″ 2″½ 3″ 4″ 5″ 6″ 8″ 10″ 12″ 14″ 16″ 18″ 20″ 24″
Typ B A 136 136 146 153,5 163 172,5 192,5 205 234 270 310 325 365 375 425 495
Klappe B 54 54 64 72 89 105 118 128 166 202 237 271 314 330 375 430
C 33 33 43 46 46 52 56 56 60 68 78 78 702 114 127 154
D 78 78 96 113 128 150 184 212 268 320 378 432 483 521 571 670
E 109 109 116 131 173 205 220 257 318 395 464 505 587 633 704 828
Welle F 25 25 25 25 25 25 25 25 25 29 29 36 36 49 80 80
G 14 17 22 22 27 27 – – –
H – – – – – – – – – – – – – Ø38 Ø42 Ø50
ISO TOP
Flansch		 I 50 70 102 102 125 140 140 140 165
J 4
K 7 9 10,5 10,5 14 18 18 18 23
Flansch L – – 70 – – – – 175 175 210
M 70 70 – – – – 75 75 75 105 105 132 140 – – –
N 8 8 8 8 8 8 9,5 9,5 14 17 17 17 21 22 22 25
Gewicht
 2,1 2,1 3,2 3,8 4,2 5 7,9 9,2 13,5 22,3 33 39 69 83 107 145
Torsionsmoment – Torque (Nm) für den Sitz in EPDM bei flüssigen Medien und max. Betriebsdruck 10 bar
DN 32/40 50 65 80 100 125 150 200 250 300 350 400 450 500 600
PMA 6 bar 6 8 15 20 38 55 70 100 150 235 480 750 1180 1380 2050
PMA 10 bar 8 10 17 25 46 70 80 125 220 290 530 1200 1550 2050 2700
PMA 16 bar 10 12 20 30 55 85 100 150 290 380 580 1650 2100 2700 3750



Anschluss zwischen Flanschen für Absperrklappe Serie 900 DN 32 ÷ 600
DN 32/40 50 65 80 100 125 150 200 250 300 350 400 450 500 600
PMA 6 bar • • • • •
PMA 10 bar
PMA 16 bar • • • • •

Absperrklappe Serie 900 – Handbetätigung: Handhebel

Querschnitte Handhebel für Serie 900 Absperrklappen

Querschnitte Handhebel 2 für Serie 900

DN 32 – 100 125 150 – 200 250 300
A (mm) 240 290 362 450 750
B (mm) 65 65 68 115 115
Gewicht (kg) 1,24 1,26 1,4 2,2 3,1

Zusätzliche Information

Nennweite (inch)

1 1/4", 1 1/2", 2", 2 1/2", 3", 3 1/2", 4", 5", 6", 8", 10", 12", 14", 16", 18", 20", 24"
Nennweite (DN)

32 mm, 40 mm, 50 mm, 65 mm, 80 mm, 100 mm, 125 mm, 150 mm, 200 mm, 250 mm, 300 mm, 350 mm, 400 mm, 450 mm, 500 mm, 600 mm
Dichtung

NBR
Material - Dichtung

NBR-70 AG, EPDM, Viton® (FKM),  Silikon, PU, NR
