Kipp-Rückschlagklappe (CS-TD & CV-TD)

NAF-Check Rückschlagklappe – Tilting Disc Check Valve (CS-TD & CV-TD)

Zwischenflansch-Rückschlagklappe, Nenndruck PN25/20/16/10, cl 150 lbs. Auch bekannt als Tilding Disc Check Valve. Mit Gehäuse und Scheibe aus CF8M Edelstahl erhältlich.

Ihre Auswahl zurücksetzen

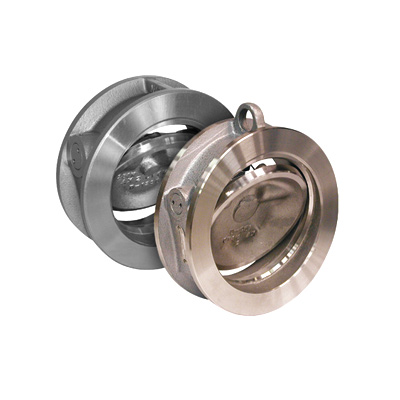

NAF-Check Kipp-Rückschlagklappe – Tilting Disc Check Valve (CS-TD & CV-TD)

Die Rückschlagklappe ist für Flüssigkeiten, Dämpfe und Gase geeignet. Die Armatur ist als Zwischenflanschausführung bestimmt und auch unter dem Namen Tilting Disc Check Valve bekannt. Der Nenndruck ist PN25, ist aber möglich die Armatur zwischen andere Flansche zu montieren (PN10,16,20, ANSI cl 150 lbs). Der Klappenteller ist im Gehäuse mittels zweier Wellen gelagert, die mit Grafit-Ringen nach außen abgedichtet werden. Die geneigte Lage des Sitzes im Gehäuse, ermöglicht kurze Schließzeiten.

Die Kipp-Rückschlagklappe kann mit Feder(n) versehen werden um die Schließzeit zu verkürzen. Bei Flüssigkeiten empfehlen wir die Federausführung. Ab DN 200 werden die NAF Check Rückschlagklappen mit einer Hebeöse ausgeführt. Wir beraten Sie gern ausführlich zu dem Produkt.

  • Zwischenflansch-Rückschlagklappe (Wafer)
  • Niedriger Öffnungsdruck und geringer Druckabfall
  • Gute Dichtheit und geringes Gewicht
  • Schnelle Schließzeit und austauschbare Welle
  • OPTIONAL: Mit Federbelasteter Welle
  • Einfache Installation und Wartung
  • Durchmesser: DN 50 – 600 (2” to 24”)
  • Gehäuse und Scheibe bestehen aus CF8M Edelstahl 1.4408
  • Nenndruck: PN25/20/16/10, cl 150 lbs

Abmessungen, Bauteile und Druckabfalldiagramm der Kipp-Rückschlagklappen

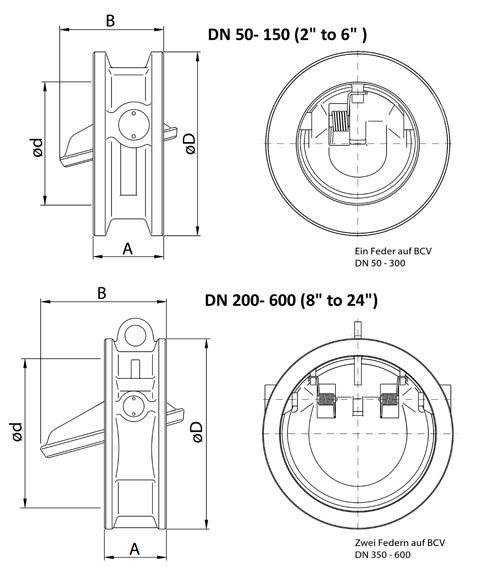

Somas Rückschlagklappen Abmessungen

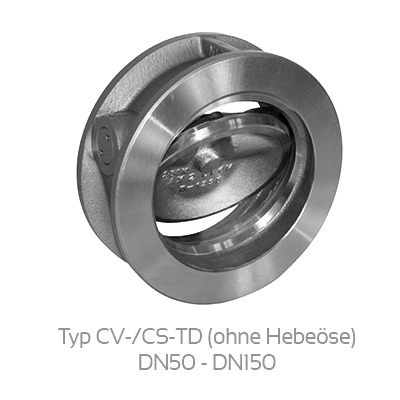

Abmessungen – Rückschlagklappe Typ CV-/CS-TD ohne Hebeöse
DN (mm) A B Ø d Ø D Kg
50 43 55 55 100 2,0
65 46 66 70 125 2,5
80 64 83 85 140 4,0
100 64 93 104 160 5,3
125 70 105 127 185 7,5
150 76 130 152 216 10,5

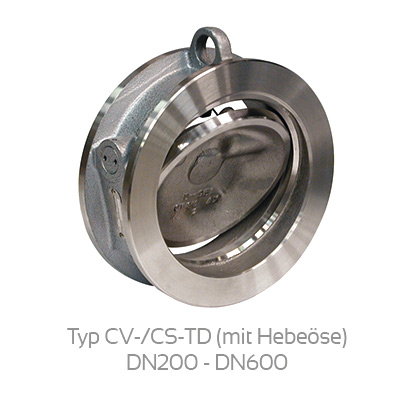

Abmessungen – Rückschlagklappe Typ CV-/CS-TD mit Hebeöse
DN (mm) A B Ø d Ø D Kg
200 89 166 202 273 18,5
250 114 210 252 328 29
300 114 246 300 375 40
350 127 290 350 435 54
400 140 330 404 485 71
450 152 370 454 540 96
500 152 410 505 594 111
600 178 490 604 696 165

Dichtheitsklasse: Entsprechend ASME B16.104 Klasse V bei geltendem Prüfdruck.

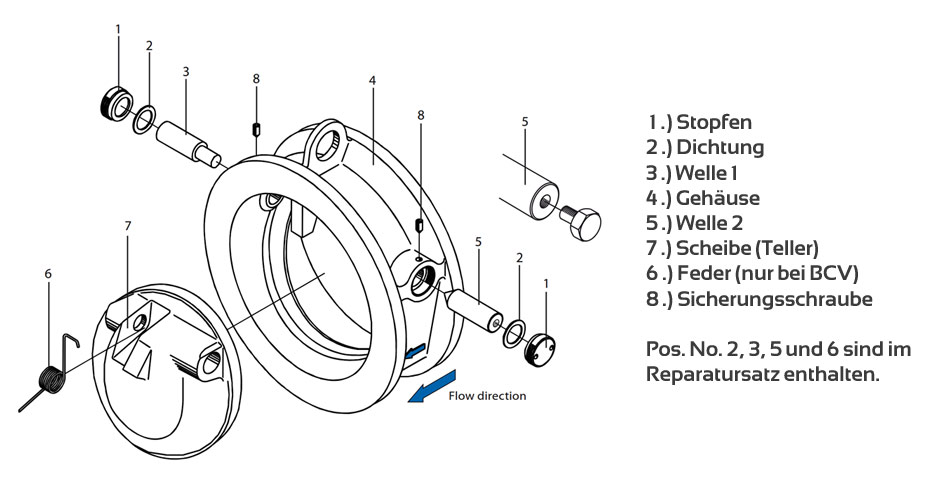

Explosionsgrafik Einzelteile der Kipp Rückschlagklappe NAF

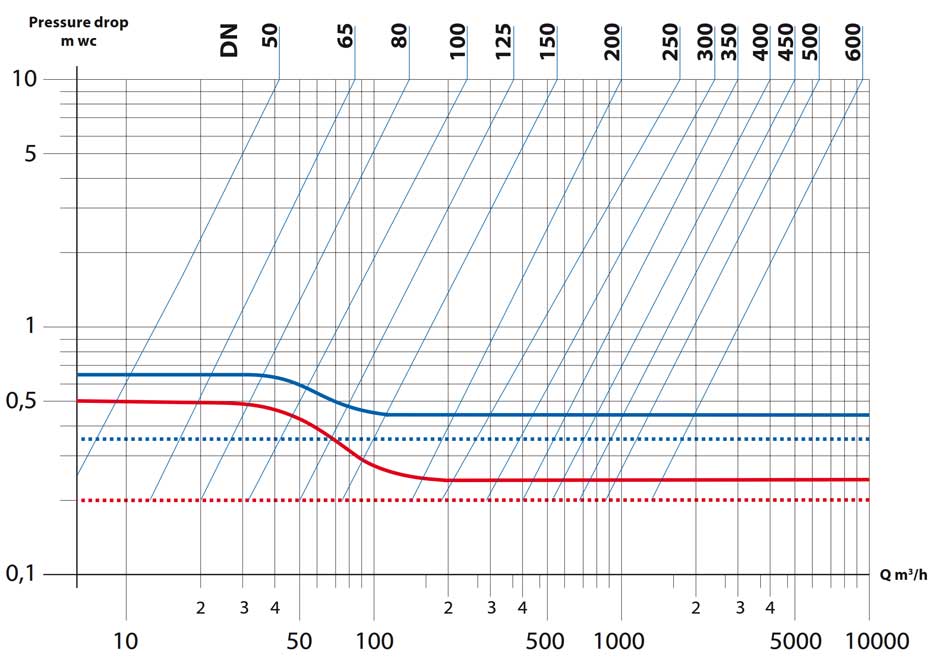

druckabfalldiagramm naf check tilding valve
