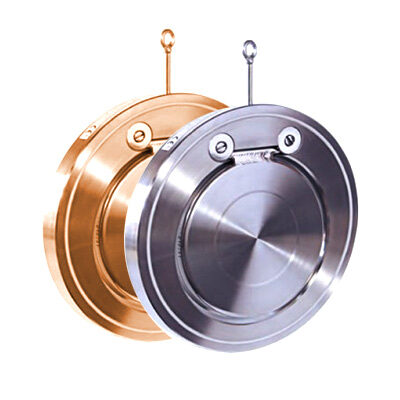

Rückschlagklappe Serie CS

Zwischenflansch – Rückschlagklappe (ZFR oder ZRK) mit Schließfeder, DN 32 – DN 300, Ausführungen PN6 – PN250, ANSI 150 – 1500, RF oder RTJ. Findet Verwendung in der Schiffahrt, Wasseranlagen, Klima- und Belüftungsanlagen, Schutzsystemen oder Erdölindustrie.

Technische Attribute der Rückschlagklappe vom Typ CS

Zwischenflansch-Ausführung
selbstzentrierend
geringes Gewicht, kurze Baulänge
Geringe Druckverluste
Einfache Installation und Wartung
Erhältliche Standardmaterialien: Karbonstahl, Inox-Stahl AISI 316, Aluminiumbronze
Metall- oder Weichdichtung (NBR, EPDM PTPE, FKM)
Serie DN32 ÷ DN300
Feder aus AISI316
sie können an vertikalen Rohren mit absteigendem Fluss installiert werden
Weitere Materialien und Sonderausführungen auf Anfrage: Serie ANSI 300 ÷ ANSI 1500 RF und RTJ Serie PN40 ÷ PN250

Anwendungsbereiche der Rückschlagklappen

Schifffahrtindustrie
Erdölindustrie
Klima- und Belüftungsanlagen
Schutzsysteme
Brandschutz
Wasseraufbereitungsanlagen

Allgemeine Betriebsdrücke

PN6	6 Kg/cm²	85 Psi
PN10	10 Kg/cm²	142 Psi
PN16	16 Kg/cm²	227 Psi
PN25	25 Kg/cm²	355 Psi
ANSI150	20 Kg/cm²	284 Psi

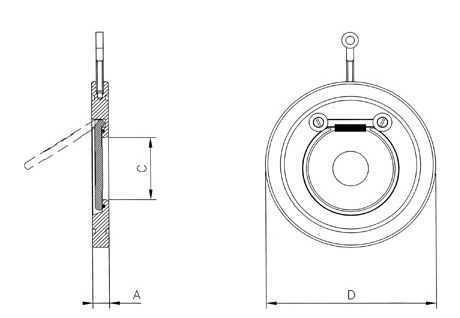

mm	inch	A	C	D PN6	D PN10	D PN16	D PN25	D ANSI150	Kg
DN									WT PN10
32	1″ 1/4	14	17	78	84	84	84	76	0.6
40	1″ 1/2	14	22	88	95	95	95	86	0.7
50	2″	14	32	98	109	109	109	105	0.9
65	2″ 1/2	14	40	118	129	129	129	124	1.2
80	3″	14	54	134	144	144	144	137	1.5
100	4″	18	70	154	164	164	170	175	2.4
125	5″	18	92	184	195	195	198	195	3.4
150	6″	20	112	209	220	220	228	220	4.6
200	8″	22	154	264	275	275	285	279	7.5
250	10″	26	200	319	330	330	340	340	13.01
300	12″	32	240	375	380	387	403	410	20.04

Drucktabelle für die Rückschlagklappe CV

Flussrichtung	DN32 : DN150	DN200 : DN350
Klappenöffnungsdruck (mbar)
Horizontal Öffnung 10°	13	15
Horizontal Öffnung 30°	19	25
Horizontal Öffnung 60°	23	32
Vertikal aufsteigend	26	35
Vertikal absteigend	10	10

PDF – Pressure Drop Diagramm – Rückschlagklappe Serie CS

Zusätzliche Information

Nennweite (DN)	32 mm, 40 mm, 50 mm, 65 mm, 85 mm, 100 mm, 125 mm, 150 mm, 200 mm, 250 mm, 300 mm
Nennweite (inch)	1 1/4", 1 1/2", 2", 2 1/2", 3", 4", 5", 6", 8", 10", 12"
Material - Dichtung	EPDM, NBR, PTFE, VITON (FKM)
Material - Scheibe & Feder	Rostfreier Stahl AISI 316L, Aluminiumbronze (NiAl-Bronze)
Material - Gehäuse	Karbonstahl, Rostfreier Stahl AISI 316, Aluminiumbronze (NiAl-Bronze)
