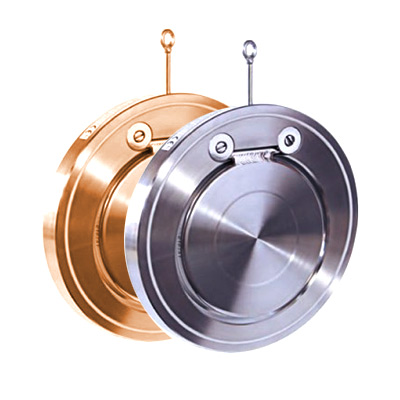

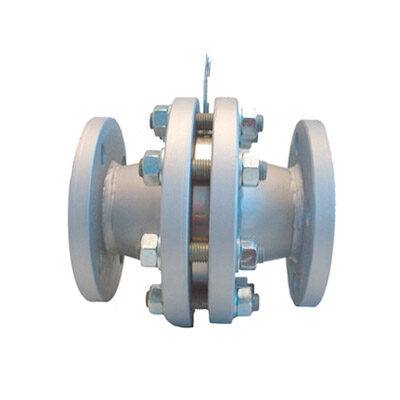

Rückschlagklappe Serie CV

Zwischenflansch – Rückschlagklappe (ZFR oder ZRK) DN 32 – DN 800, Ausführungen PN 6 – PN 250, ANSI 150 – 1500, RF oder RTJ. Findet Verwendung in der Schiffahrt, Wasseranlagen, Belüftungsanlagen, Schutzsystemen oder Erdölindustrie. In Bronze und Edelstahl erhältlich.

Ihre Auswahl zurücksetzen

Allgemeine Beschreibung zu Rückschlagklappe Serie CV

Technische Merkmale

  • Zwischenflansch-Ausführung
  • Selbstzentrierend
  • Geringeres Gewicht, kurze Baulänge
  • Geringe Druckverluste
  • Einfache Installation und Wartung
  • Materialien: Karbonstahl, Inox-Stahl AISI 316, Aluminiumbronze
  • Metall- oder Weichdichtung (NBR, EPDM PTPE, FKM)
  • Serie CV ist in den Größen DN32 ÷ DN800 erhältlich
  • Geeignet für Flansche UNI PN6, 10, 16, 25 und ANSI 150 RF
  • Weitere Materialien und Sonderausführungen auf Anfrage: Serie ANSI 300 ÷ ANSI 1500 RF und RTJ Serie PN40 ÷ PN250

Anwendungsbereiche

  • Schifffahrtindustrie
  • Erdölindustrie
  • Klima- und Belüftungsanlagen
  • Schutzsysteme / Brandschutz
  • Wasseraufbereitungsanlagen

Betriebsdrucke

  • PN6 – 6 Kg/cm² – 85 Psi
  • PN10 – 10 Kg/cm² – 142 Psi
  • PN16 – 16 Kg/cm² – 227 Psi
  • PN25 – 25 Kg/cm² – 355 Psi
  • ANSI150 – 20 Kg/cm² – 284 Psi

Klappenöffnungsdruck (mbar)
Flussrichtung DN32 : DN150 DN200 : DN350 DN400 : DN600
Horizontal
Öffnung 10°
3 3 6
Horizontal
Öffnung 30°
9 12 16
Horizontal
Öffnung 60°
13 19 26
Vertikal aufsteigend 16 22 32
Vertikal absteigend Die Verwendung des Ventils unter dieser Voraussetzung ist leider nicht möglich.

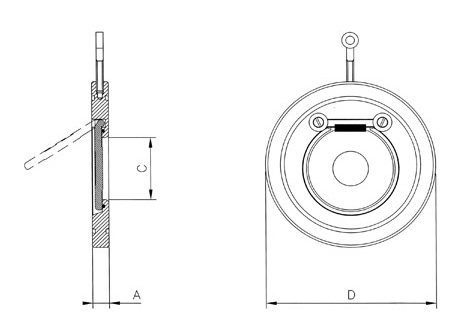

Querschnitt Serie CV

Technische Abmessungen der Rückschlagklappe CV (Edelstahl / Bronze)

DN WT PN10
mm inch A C D PN6 D PN10 D PN16 D PN25 D ANSI150 Kg
32 1″ 1/4 14 17 78 84 84 84 76 0.6
40 1″ 1/2 14 22 88 95 95 95 86 0.7
50 2″ 14 32 98 109 109 109 105 0.9
65 2″ 1/2 14 40 118 129 129 129 124 1.2
80 3″ 14 54 134 144 144 144 137 1.5
100 4″ 18 70 154 164 164 170 175 2.4
125 5″ 18 92 184 195 195 198 195 3.4
150 6″ 20 112 209 220 220 228 220 4.6
200 8″ 22 154 264 275 275 285 279 7.5
250 10″ 26 200 319 330 330 340 340 13.1
300 12″ 32 240 375 380 387 403 410 20.4
350 14″ 38 270 425 440 448 460 448 32.0
400 16″ 44 310 475 490 495 514 514 48.0
450 18″ 50 360 530 540 557 567 548 63.0
500 20″ 56 405 580 595 617 624 605 87.0
600 24″ 62 486 680 695 734 731 715 130.0
700 28″ 68 580 785 810 805 833 830* 215.0
800 32″ 80 670 890 917 911 942 937* 280.0
* Geeignet für Flansche MSS SP-44 150 LBS

Zusätzliche Information

Nennweite (DN)

32 mm, 40 mm, 50 mm, 65 mm, 80 mm, 100 mm, 125 mm, 150 mm, 200 mm, 250 mm, 300 mm, 350 mm, 400 mm, 450 mm, 500 mm, 600 mm, 700 mm, 800 mm

Dichtung

EPDM, NBR, PTFE, VITON® (FKM)

Scheibe

Rostfreier Stahl AISI 316L, NiAl-Bronze

Gehäuse

Karbonstahl verzinkt, Rostfreier Stahl AISI 316L, NiAl-Bronze

Nennweite (inch)

1 1/4", 1 1/2", 2", 2 1/2", 3", 4", 5", 6", 8", 10", 12", 14", 16", 18", 20", 24", 28", 32"
