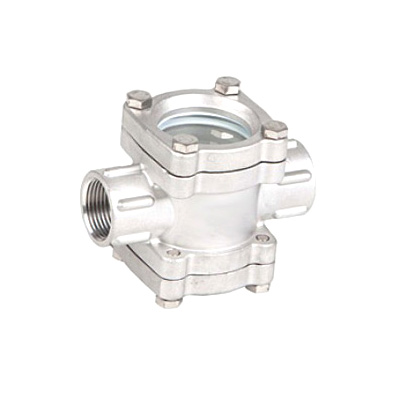

Durchfluss-Schauglas mit Gewindeanschluss

Das Durchfluss-Schauglas mit beidseitigem Innengewinde ist aus Edelstahl und einem Natron-Kalk-Glas nach DIN8902 – thermisch vorgespannt.

Ihre Auswahl zurücksetzen

Technische Informationen zum Durchfluss-Schauglas mit Gewindeanschluss

  • Schauglas mit Innengewinde (beidseitig) aus Edelstahl CF8M
  • Glas aus Natron-Kalk-Glas nach DIN8902 – thermisch vorgespannt
  • PTFE (Polytetrafluorethylen) Dichtung
  • Gewindeanschluss gemäß DIN 2999
  • Größen: G 1/2″ bis G 2″
  • Betriebstemperatur max. 150°C
  • Betriebsdruck max. 16 bar

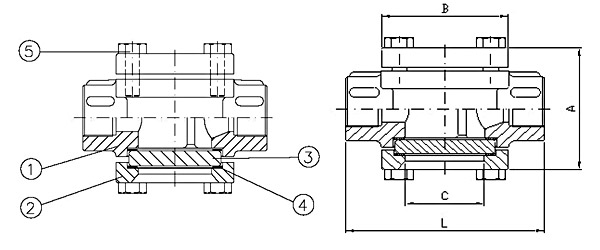

Querschnitt Durchfluss Schauglas mit Innengewinde

Abmessungen des Durchfluss-Schauglas mit Innengewinde
Größe PN L A B C Glas Ø Gewicht (kg)
1/2″ 16 100 70 64 40 Ø 50 x 8 1.100
3/4″ 16 100 70 64 40 Ø 50 x 8 1.050
1″ 16 120 88 72 50 Ø 63 x 10 1.600
1 1/4″ 16 120 88 72 50 Ø 63 x 10 1.750
1 1/2″ 16 150 123 96 65 Ø 80 x 12 3.850
2″ 16 150 123 96 65 Ø 80 x 12 4.000

Bauteile und Materialliste des Schauglases

Nr. Bauteil Material Oberflächenbehandlung
1 Gehäuse Edelstahl CF8M sandgestrahlt und gebeizt
2 Deckelflansche Edelstahl CF8M sandgestrahlt und gebeizt
3 Schauglasplatten Natron-Kalk-Glas nach DIN8902 thermisch vorgespannt
4 Dichtungen PTFE
5 Deckelschrauben Edelstahl AISI 304

Zusätzliche Information

Material

Edelstahl

Dichtung

PTFE

Nennweite (DN)

15 mm, 20 mm, 25 mm, 32 mm, 40 mm, 50 mm

Nennweite (inch)

1/2", 3/4", 1", 1 1/4", 1 1/2", 2"
