Schraubschauglas Typ 61 mit NPT-Gewinde

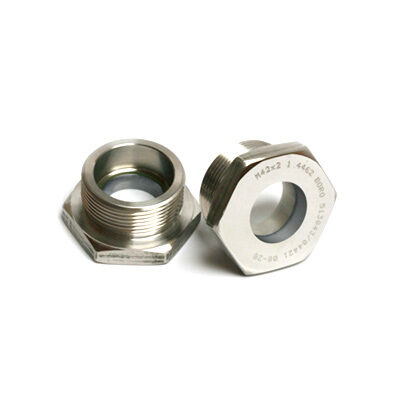

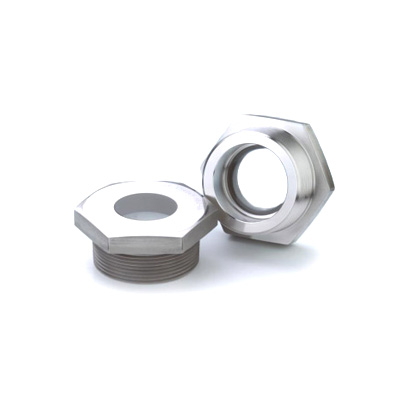

Metallverschmolzenes Sechskant-Schauglas (Metaglas®) mit kegeligem Rohrgewinde für NPT-Verschraubungen oder Armaturen mit NPT-Gewinde. Die Schaugläaser sind aus Edelstahl und besitzen eine CRN Zulassung (OF16204.2).

Ihre Auswahl zurücksetzen

Merkmale des Metaglas® Schraubschauglases vom Typ 61 mit NPT-Gewinde

  • Metallverschmolzenes Metaglas® Schraubschauglas mit NPT-Gewinde
  • Ringwerkstoff: 1.0570, 1.4462, 1.4523, 2.4602, 2.4605, 2.4610 u.a.
  • Standardglas: Borosilikatglas nach DIN 7080
  • Geeignet für NPT-Verschraubungen und Armaturen mit NPT-Gewinde
  • Werkstoffnachweis: Abnahmeprüfzeugnis EN 10204-3.1B
  • Druck: 50 bar (100 bar auf Anfrage)
  • Metaglas Vorteile: kompakte Bauweise, hohe Druckbeständigkeit, einfache Montage und hohe Betriebsdauer
Ringwerkstoff Betriebstemperatur
1.0570 -10°C bis +300°C
1.4462 -30°C bis +280°C
2.4602 -60°C bis +300°C
2.4605 -60°C bis +300°C
2.4610 -60°C bis +300°C

Zusätzliche Abnahmen und Prüfungen für das Metaglas® Schauglas

  • Prüfgrundlage DGRL 97 / 23 / EG, AD 2000 Merkblätter, DIN 7079
  • Werkstoffe nach VdTÜV – Blättern und den dafür vorgesehenen DIN / EN Normen
  • CRN-Zulassung: OF16204.2
  • es können auch andere Ausführungen auf Kundenwunsch gefertigt werden
  • Schraubschaugläser mit folgenden Glasqualitäten erhältlich: Borosilikatglas nach DIN 7080 oder Natron-Kalk-Glas (AR-Glas oder auch B270 Superwite)
  • Abnahmeprüfzeugnis EN 10204-3.1 oder 3.2 gegen Mehrkosten möglich

Max. Betriebstemperatur: Borosilikatglas +280°C / AR-Glas +150°C / Ringwerkstoff 1.4462 +280°C / Ringwerkstoff 1.0570 & 2.4602 +300°C

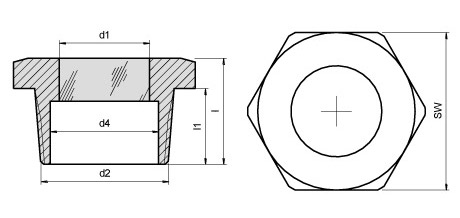

Querschnitt Metaglas Schraubschauglas Typ61 NPT

d2 Gewinde SW d1 d4 l l1
1/4″ NPT 21 8 9 15 10
3/8″ NPT 24 10 12 15 10
1/2″ NPT 27 14 16 25 15
3/4″ NPT 36 18 20 26 16
1″ NPT 41 22 23 28 18
1 1/4″ NPT 50 25 30 30 20
1 1/2″ NPT 55 30 36 32 22
2″ NPT 70 37 44 35 25
3″ NPT 100 55 60 38 28

Zusätzliche Information

Größenauswahl

NPT 1/4", NPT 3/8", NPT 1/2", NPT 3/4", NPT 1", NPT 1 1/4", NPT 1 1/2", NPT 2", NPT 3"

Glasmaterial

Borosilikatglas, Natron-Kalk-Glas (AR-Glas), Natron-Kalk-Glas (B270 Superwite)

Glasqualität

Borosilikatglas nach DIN7080 / DIN7079, Natron-Kalk-Glas (AR-Glas® oder auch B270 Superwite)

Hersteller

METAGLAS

Material

Edelstahl
