Schauglas Typ W

Die kreisförmigen Schaugläser vom Typ W sind mit Scheiben aus gehärtetem Sodaglas oder Borosilikat erhältlich. Sie sind als Standardserie in DN50 – DN200 und eignen sich ideal für den Schweißeinbau.

Ihre Auswahl zurücksetzen

Allgemeine Beschreibung zu Schauglas Typ W

  • Kreisförmige und rechteckige Schaugläser für Tankbehälter und Rohre
  • Körper aus Edelstahl AISI 316L, Dichtung aus PTFE
  • vollständig zerlegbar
  • Max. Betriebstemperatur: Sodaglas 130°C, Borosilikatglas 250°C
  • für den Schweißeinbau geeignet
  • Standardserie von DN50 bis DN200
  • Scheibe aus gehärtetem SODAGLAS, auf Wunsch aus BOROSILIKAT
  • Anwendungen: z. B. Pharmaindustrie, Lebensmittelindustrie, Weinherstellung oder chemische Industrie

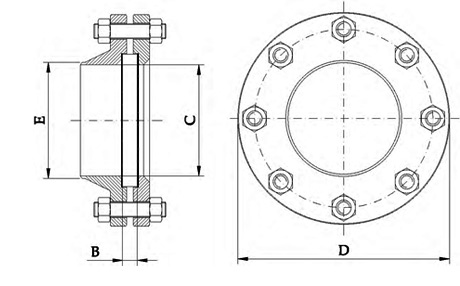

Querschnitt Serie W

Abmessungen (inkl. Anzugsmomente Gehäuseschrauben in Nm)
DN mm inch B C D E Drehmoment Schraubenanzahl
50 2″ 12 61.5 165 58 35 4
65 2″1/2 15 77.5 185 77 35 4
80 3″ 15 90.5 200 90 35 4
100 4″ 15 116 220 109 40 8
125 5″ 19 141.5 250 134 40 8
150 6″ 25 170.5 285 161 60 8
200 8″ 25 221.5 340 221 65 8

Zusätzliche Information

Nennweite (DN)

50 mm, 65 mm, 80 mm, 100 mm, 125 mm, 150 mm, 200 mm

Nennweite (inch)

2", 2 1/2", 3", 4", 5", 6", 8"

Material

Edelstahl

Dichtung

PTFE

Glasmaterial

gehärtetes Sodaglas, Borosilikatglas
