Kugelrückschlagventil / Kugel-Rückschlagventil Serie KVR (mit Flanschanschluss)

Unser Kugel-Rückschlagventil der Serie KVR (auch als Kugelrückflussverhinderer bekannt) ist sowohl in Edelstahl AISI 316 als auch duktilen Gusseisen erhältlich. Zudem kann je nach Anforderungen die Dichtung und der Kugelüberzug in NBR oder EPDM ausgewählt werden. Mit Flanschanschluss sind Nenngrößen von DN40 bis DN300 möglich, wir verfügen jedoch auch über kleinere Alternativen als Kugel-Rückschlagventil mit Muffenanschluss.

Technische Daten zum Kugel-Rückschlagventil mit Flanschanschluss

Flanschanschluss: EN 1092-2 PN16 und AS4087 (AS2129 Table E)
Nennweiten: DN40 bis DN300
Voller Durchgang gewährleistet
Selbstreinigender Kugel
Geringer Druckabfall und leise
Abnehmbare Deckel zum Reinigen oder Wechseln des Kugels ohne Demontage aus der Pipeline
Horizontale und vertikale Installation in der Pipeline
Abmessungen (L): gemäß EN-558-1 serie 48 (DIN3202 F6)
Min. Gegendruck für Dichtheit: 0.3 bar bis 0.5 bar
Sitz gemäß Kategorie A standard ISO 5208
Betriebstemperaturen: 10°C ~ 80°C
Max. Betriebsdruck: 16 bar
Tests: Sitz 1.1 x normale Druck / Gehäuse 1.5 x normale Druck

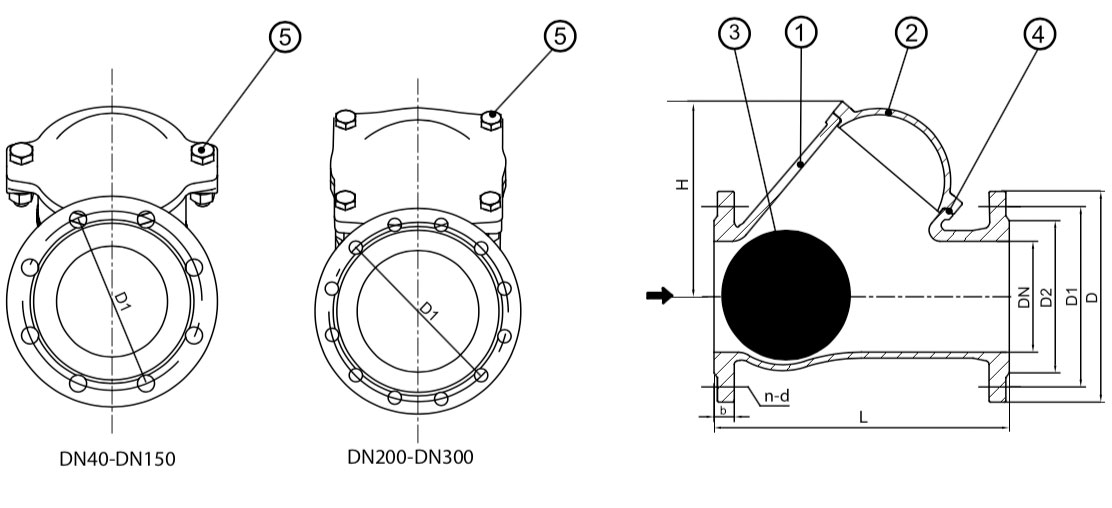

Abmessungen und Materialauflistung für das Kugel-Rückschlagventil

Dimensions / Abmessungen (mm)
Size / Größe	L	EN 1092-2 PN16				AS 2129 TABLE E				b	H	Weight / Gewicht (kg)
Size / Größe	L	D	D1	D2	n-d	D	D1	D2	n-d	b	H	Weight / Gewicht (kg)
DN40	180	150	110	84	4-19	150	98	78	4-14	19	90	6.0
DN50	200	165	125	102	4-19	165	114	90	4-18	19	100	6.5
DN65	240	185	145	122	4-19	185	127	103	4-18	19	125	11.0
DN80	260	200	160	138	8-19	200	146	122	4-18	19	136	14.4
DN100	300	220	180	158	8-19	220	178	154	8-18	19	185	20.0
DN125	350	250	210	188	8-19	250	210	186	8-18	19	196	30.4
DN150	400	285	240	212	8-23	285	235	207	8-22	19	265	42.3
DN200	500	340	295	268	12-23	340	292	264	8-22	20	340	73.5
DN250	600	405	355	320	12-27	405	356	328	12-22	22	420	128.0
DN300	700	460	410	378	12-27	460	406	374	12-26	24.5	480	180.0

Material Specification			Materialspezifikation
N	Part Name	Material	Bauteil	Material
1	Body	Ductile Iron	Gehäuse	Duktiles Gusseisen
2	Bonnet	Ductile Iron	Deckel	Duktiles Gusseisen
3	Ball	Steel+NBR or Steel+EPDM	Kugel	Stahl+NBR oder Stahl+EPDM
4	Bonnet Gasket	NBR or EPDM	Dichtung der Deckel	NBR oder EPDM
5	Bolts	Stainless steel	Schrauben	Edelstahl

Zusätzliche Information

Hersteller	Ahrendt Originals
Material	Duktiles Gusseisen, Edelstahl
Nennweite (DN)	40 mm, 50 mm, 65 mm, 80 mm, 100 mm, 125 mm, 150 mm, 200 mm, 250 mm, 300 mm
Gehäuse-Material	Edelstahl AISI 316, Duktiles Gusseisen
Kugel-Material	Stahl mit NBR-Überzug, Stahl mit EPDM-Überzug
Dichtung-Material	NBR, EPDM
Deckel-Material	Edelstahl AISI 316, Duktiles Gusseisen
Kugelsitz	Mechanisch bearbeitet (glatt)
Durchgang	Voller Durchgang mit geringem Druckverlust
Druck	PN 10/16
Wasserdruckprüfung	ISO 5208
