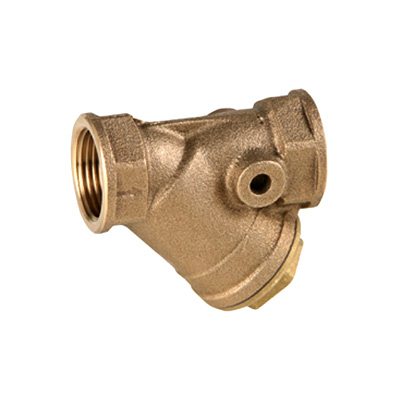

Bronze Schmutzfänger Y-Filter PN10 mit Innengewinde

Schmutzfänger IG Y-Typ PN16 (Bronze)

Schmutzfänger aus Gussbronze nach UNE-EN 1982 mit Innengewinde und einer Messingkappe nach UNE-EN 12165. Der Filter hat (BSP) Gewindeenden (female / female) acc / ISO 228/1 und das Filtersieb ist aus Edelstahl AISI 304. Der Schmutzfänger hat einen maximalen Arbeitsdruck von 10 – 16 bar (je nach Größe) und ist sowohl mit Wasser als auch mit Druckluft kompatibel.

Ihre Auswahl zurücksetzen

Technische Daten zum Schmutzfänger Y-Filter IG aus Bronze

Profile of bronze strainer filter y-typ pn10

Einzelteile des Schmutzfängers / Parts of the strainer
Nr. Name Material Oberfläche / Surface Treatment
1 Gehäuse / Body Bronze G-CU SnZn5Pb5 gestrahlt / peened
2 Deckel / Cap Messing / brass CW617N gestrahlt / peened
3 Fuge / Joint thermoresistante Faser / thermoresistant fibber asbestfrei / asbestos free
4 Sieb / Sieve rostfreier Stahl / stainless steel AISI 304 – – –
PN (bar) Größe (DN) Filterfeinheit L H t CH D Gewicht (g)
16 3/8″ (12) 400µ. 55 40 10 22 18 180
16 1/2″ (15) 400µ. 59 44 11 26 19 220
16 3/4″ (20) 400µ. 69 50,5 12 32 25 300
16 1″ (25) 400µ. 82 60 14 38 30 440
16 1 1/4″ (32) 500µ. 98,5 73 17 48 38 700
16 1 1/2″ (40) 500µ. 109 80 17 52 43 860
16 2″ (50) 500µ. 131 98 19 66 58 1620
14 2 1/2″ 500µ. 151 114 21 82 66 2200
14 3″ 500µ. 172 130 21 96 77 3440
14 4″ 500µ. 219 170 24 124 100 7700

Zusätzliche Information

Nennweite (inch)

3/8", 1/2", 3/4", 1", 1 1/4", 1 1/2", 2", 2 1/2", 3", 4"
Nennweite (DN)

10 mm, 15 mm, 20 mm, 25 mm, 32 mm, 40 mm, 50 mm, 65 mm, 80 mm, 100 mm
Material

Bronze
Gewindetyp

Innengewinde (female)
Max. Arbeitstemperatur

+180ºC
Max. Betriebsdruck

16 bar (PN 16), 10 bar (PN 10)
Sieb

rostfreier Stahl AISI 304
Filterfeinheit

400µ, 500µ
