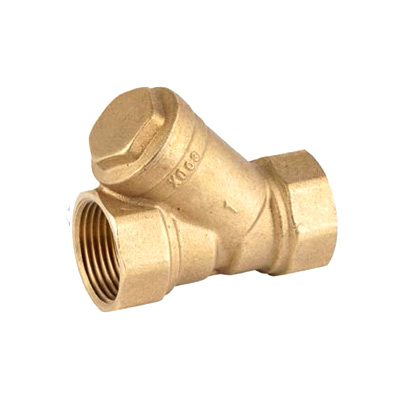

Schmutzfänger IG Y-Typ PN16 (Messing)

Schmutzfänger als Messingausführung nach UNE-EN12165 mit Gas (BSP) Gewindeanschluss (female) nach ISO 228/1 mit NBR Deckeldichtung. Die max. Arbeitstemperatur beträgt -20ºC bis +120ºC und der max. Arbeitsdruck 16 bar (PN -16). Das Sieb ist aus rostfreiem Stahl AISI 304 und hat eine Filterfeinheit von 500µ bis 1200µ (je nach Nennweite).

Ihre Auswahl zurücksetzen

Technische Details zum Messing-Schmutzfänger vom Y-Typ mit Innengewinde

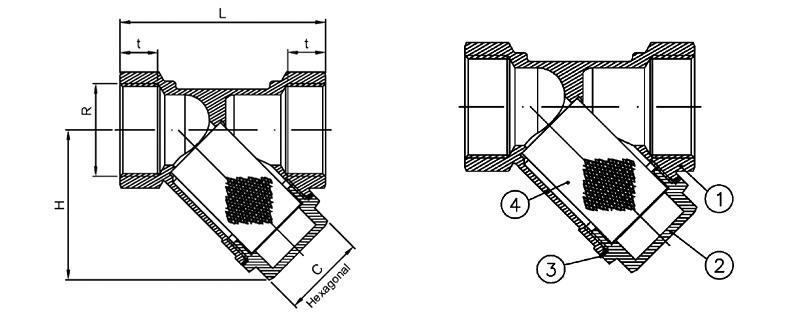

Querschnitt von Schmutzfänger Y-Typ PN16 aus Messing

Artikelnr. Größe Filterfeinheit L H t C (Hexagonal) Gewicht
36-3302 04 1/2″ 500µ. 56,5 38 11,5 20 115g
36-3302 05 3/4″ 500µ. 66 44 12,5 20 195g
36-3302 06 1″ 500µ. 74 50 14 25,5 265g
36-3302 07 1 1/4″ 500µ. 96 66 16,5 35 540g
36-3302 08 1 1/2″ 500µ. 104 71 17 38 610g
36-3302 09 2″ 500µ. 125 89 18 46,5 1150g
36-3302 10 2 1/2″ 1200µ. 154 110 22 54 2100g
36-3302 11 3″ 1200µ. 173 120 26 63 2900g
36-3302 12 4″ 1200µ. 210 152 25 80 5500g

Zusätzliche Information

Nennweite (inch)

1/2", 3/4", 1", 1 1/4", 1 1/2", 2", 2 1/2", 3", 4"

Nennweite (DN)

15 mm, 20 mm, 25 mm, 32 mm, 40 mm, 50 mm, 65 mm, 80 mm, 100 mm

Material

Messing

Gewindetyp

Innengewinde

Max. Arbeitstemperatur

-20ºC bis +120ºC

Max. Betriebsdruck

16 bar (PN 16)

Dichtung

NBR

Sieb

rostfreier Stahl AISI 304

Filterfeinheit

1200µ, 500µ
