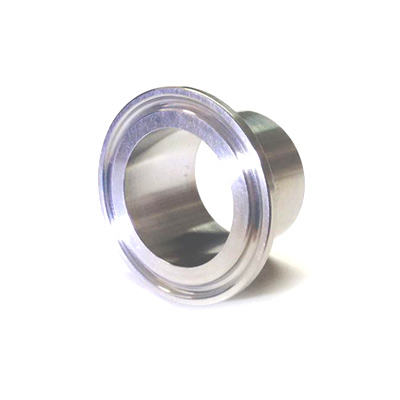

Anschweißstutzen mit Tri-Clamp-Verbindung aus Edelstahl

Tri-Clamp Anschweißstutzen

Edelstahl-Anschweißstutzen mit Tri-Clamp-Verbindung in den Größen von 1/2″ bis 12″.

Ihre Auswahl zurücksetzen

Allgemeine Beschreibung zu Tri-Clamp Anschweißstutzen

Tri Clamp Stutzen Clamp Welding Ferrule Querschnitt

Tri-Clamp Anschweißstutzen – Maßtabelle / Dimensions (Ra < 0,5 µm)
Artikelnummer DN (in inch) L (in mm) F (in mm) C (in mm) S (in mm) Gewicht (in kg)
49-4.540.LM.03-B 1/2″ 25,1 12,7 28,6 1,65 0,02
49-4.540.LM.07-B 3/4″ 25,1 19,1 28,6 1,65 0,02
49-4.540.LM.11-B 1″ 50,4 25,4 28,6 1,65 0,08
49-4.540.LM.24-B 1 1/2″ 50,4 38,1 28,6 1,65 0,07
49-4.540.LM.44-B 2″ 64,0 50,8 28,6 1,65 0,10
49-4.540.LM.58-B 2 1/2″ 77,4 63,5 28,6 1,65 0,12
49-4.540.LM.70-B 3″ 90,9 76,1 28,6 1,65 0,15
49-4.540.LM.76-B 4″ 118,8 101,6 28,6 2,00 0,25
49-4.540.LM.87-B 6″ 167,0 152,4 28,6 2,77 0,40
49-4.540.LM.91-B 8″ 217,4 203,2 28,6 2,77 *
49-4.540.LM.96-B 10″ 268,5 254,0 28,6 3,56 *
49-4.540.LM.99-B 12″ 319,3 304,8 28,6 3,56 *

Zusätzliche Information

Material

Edelstahl
Nennweite (inch)

1/2", 3/4", 1", 1 1/4", 1 1/2", 2", 2 1/2", 3", 4", 6", 8", 10", 12"
Nennweite (DN)

15 mm, 20 mm, 25 mm, 32 mm, 40 mm, 50 mm, 65 mm, 80 mm, 100 mm, 150 mm, 200 mm, 250 mm, 300 mm
